PROBYTE FASTADC sarjaliikenteellä toimiva yleiskäyttöinen analogia/IO/laskuri/taajuussovitin PC:lle
Hinta

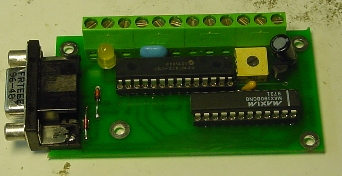

Yllä FASTADC kortti tietojen keräykseen sarjaliikenteenavulla PC:lle

Alla Seriascope-ohjelma jolla luetaan  tiedot Exceliin sarjaliikenteeltä . Klikkaa kuvaa saat lisätietoja



Kanavat 6 kpl ADC+1 laskuri
    Kanava 0: nopea 12-bitin muunnos, nopeus 7.5us,  mittaus-alue 0-5.000V, kalibrointitrimmeri
  • Kanavat 1-6: 10-bit, 25us, 0-5V
Laskuri:
  • Nopeus 2MHz 24-bittiä 16milj.
  • Yhtäaikainen taajuus ja kierrosnopeusmittaus
  • Taajuus RPM, mittausväli sekunti, maksimitaajuus 15360 rpm. Hall ja  reedreleanturita saatavilla Probyten verkkokaupasta.
  • Annot:
    • 4 bittiä 5V 20mA
  • Sarjaliikenne:
    • RS232 115200 bps, 3-johtoa.
    • Toimintalämpötila-alue (-25 -> +60 °C)
    • Liitäntä sopii suoraaan PC:lle
    • Pieni tehonkulutus (< 20 mW)
    • LED merkkivalo ilmaisee laitteen toiminnan vastauksen aikana
  • Käyttöjännite:
  • 7-24V jännite otetaan PC:ltä DTR ja RTS signaaleita tai ulkoisesta jännitelähteesta esim. 12V)  Diodit estävät ulkoisen jäännitteen menemisen PC:n nastoihin.
    		•  Sovellukset
    • Moottorin dynamometrit
    • Mittausrobotit
    • Lämmitysjärjestelmät
    • Voima- ja paikkamittaukset
    • Jäähdytyslaitteet
    • Testauslaitteet
    • Laadunvalvonta
    • Koneohjaukset
    • Lämpötilan kompensointi älykkäissä järjestelmissä
    • Liitäntä helposti tehtävissä eri käyttöjärjestelmiin, DOS, WIN9x, ME, Linux  ja NT4,XP,W2K, VISTA
    • Valmiita drivereita ja sovelluksia saatavilla DOS/WIN,EXCEL-grafiikka
    • SmarTBox ja smarTlog yhteensopiva
    • Ohjelmoitavan logiikan analogialiitäntä esim PT100:lle jne
    • Sopii USB/sarjamuuntimille, jos ne toimivat normaalilla sarjaliikenteellä.
    • USB muunimissa porttivaihtuu, jos muunnin laitetaan eri liittimeen.
    • USB sarjaporttinumeron voi vaihtaa ( pakottaa)  laiteasetuksista  haluamakseen, jos juuri tätä porttia ei ole käytössä.

    TUOTETIETOA

    • Koska liitäntänä on tavallinen sarjaliikenne, eri käyttöjärestelmien driveriongelma on samalla ratkaistu
    • Sopii kaikille ohjelmointikielille ja käyttöjärjestelmille, koska kaikki osaavat käsitellä standadia sarjaliikennettä. Samoin ohjelmoijalta ei vaadita erikoisia taitoja. Esim EXCELiin on erittäin helppo tehdä sovelluksia, jotka ovat samalla näyttäviä. Grafiikka on helppoa käyttää. Sopivia ohjelmia esim. Probyte Seriascope, Labwindows, Mathcad jne
    • Samalla sovittimella voidaan hoitaa monia mittauksiin liittyviä asioita.
    PROBYTE ADC8*12bit  mitat  80*42*17 mm +mahdollinen kotelo  Hammond 1599
    Analogialiitäntä 5.08 mm ruuviliitos:
    1= Ulkoinen teholäde 7-5..24V 50mA, jos sarjaportti  ei anna tarvittaavaa sähköä.
    2= ADCkanava 0,   0--5V  12Bittiä  nopea ja tarkka AD-muunnos kanava
    3= ADC-kanava 1,   0--5V  10Bittiä
    4= ADC-kanava 2,   0--5V  10Bittiä
    5= ADC-kanava 3, 0--5V  10Bittiä
    6= ADC-kanava 4,  0--5V  10Bittiä
    7= laskuri ,  0--5V  10kohmia
    8= ADC-kanava 5,  0--5V  10Bittiä
    9= ANTO 0,  0--5V
    10= ANTO 1,  0--5V
    11= ANTO 2,  0--5V
    12= Maa

    .PC DB9/Naaras  suora kaapeli ( kolme nastaa tarvitaan : GND, RxD,TxD )+ mahdollisesti DTR ja RTS sähköä varten Pöytäkoneissa ja USB liittimissä on yleensä tarvittava 4mA saatavilla

    Käytä 115200,8,N,1 sarjaliikenneparametrejä
    Komennot:  Lue ADC kanava 0:   anna merkki ASCII 0 ( = 0x30)
    Vastaus: <CR>0FFF  eli ASCII 13, ja kaksi HEXASCII lukua, HI,LO byte 0x0FFF = 4095 desimaalisena . Tulos 12 bittiä=5V.
    Komennot:  Lue ADC kanava 1:   anna merkki ASCII 1 ( = 0x31)
    Vastaus: <CR>03FF  eli maksimi 10 bitin luku 1023
    Muut adc kanavista vastaavasti 2,3,4,5
    Lue taajuus laskuritulosta ASCII F( =0x46)
    Vastaus:
    Vastaus: <CR>3BC4 eli 255 *60  = 15300 rpm, mittaus tulos päivitetään sekunnin välein
    Lue laskurin 16 alinta bittiä laskuritulosta ASCII S( =0x53)
    Vastaus: <CR>FFFFeli 256 *256 -1 = 65535
    Lue laskurin 8 ylintä bittiä laskuritulosta ASCII T( =0x54)
    Vastaus: <CR>00FFeli  255 desimaalisena
    Nollaa laskuri : ASCII R( =0x52)
    Vastaus:<CR>0000
    Aseta Anto 0 päälle: ASCII A( =0x41)
    Vastaus: <CR>0001   Vastauksessa näkyy asettut bitit
    Aseta Anto 1 päälle: ASCII B( =0x42)
    Vastaus: <CR>0002   Vastauksessa näkyy asettut bitit
    Aseta Anto 2 päälle: ASCII C( =0x43)
    Vastaus: <CR>0004   Vastauksessa näkyy asettut bitit
    Aseta Anto 0 pois : ASCII a( =0x61)
    Vastaus: <CR>0000   Vastauksessa näkyy asettut bitit
    Aseta Anto 1 päälle: ASCII b( =0x62)
    Vastaus: <CR>0000   Vastauksessa näkyy asettut bitit
    Aseta Anto 2 päälle: ASCII c( =0x63)
    Vastaus: <CR>0000   Vastauksessa näkyy asettut bitit
    LEDin toimina: Led välähtää joka vastuksena aikana. Jos LEDi ohjataan päälle ja pois komenolla D tai d, nin sen jälkeen LED toimii ainoastaan PC:n ohjauksen avulla, eikä näytä vastauksia.


    Hinta ja tilaukset: http://www.probyte.fi/oscom




    Yllä erikoisversio tehty Jyväskylän Yliopistolle
