Jatkohälytin koti-, auto-, mökki- ja venekäyttöön  13.3.2010

Probyte GSM AlarmRelay  hälytyslaite toimii GSM puhelimen avulla edullisena jatkohälyttimenä. Voit käyttää vanhaa käytöstä postunutta Nokia 3310 GSM puhelintasi tiedonsiirtovälineenä. Sitä ei tarvitse heittää roskiin ja ostaa uutta kiinalaista Nokiaa. Näitä ekotekoja on tehty Suomessa ja ulkomailla paljon viimeisenä 15 vuoden aikana.
Ohjelmassa on mukana  lämpötilan ylä- ja alarajavalvonta laitteen omalla lämpötila-anturilla (LM335, T0)
Jos sähkökatkohälytys on sallittu, siitä tulee hälytys kun sähkö palautuu. Monesti tulee ongelmia kun on sähkökatkos, esim. pellettipolttimien sytytys.
Ulkoinen anturina voi olla mikä tahansa kontaktin antava laite kuten:

• ovikytkin ( mageneetti ja reed rele)
• hall-anturi + magneetti
• pilssiverianturi
• pinnakorkeuskelluke
• viljankuivunrin hälytyslamput,, tarvitaan 230/5V muunnin  tai 230V AC rele
• lämpötilarele ( Probyte sMart Relay, sikalat,  kanalat, kalan säilytys, peruna-aumat)
• PIR lähetysmisanturi
• mikroaaltolähetymisanturi
• ovimatto, jossa on painekytkin
• valoanturi
• äänirele
• liikeanturi ( auto)
• GPS paikannosvalvonta rele ( autossa tai veneessä )
• ovikosketinrele
• Ylivirtasuojarele moottoreille, puhaltimeille sikaloissa tai kanaloissa
• pellettipoltin hälytys, aurinkokeräimien hälytys
• öljypoltin vikarele

.
GSM-puhelimeesi tulee hälytysnumero soitosta esim. ”Mökki hälytys” vaikka puhelimesi olisi käytössä.
 Muista laittaa koputus päälle puhelimeesi.

Hälytin sopii kaikille hälytysilmaisimille jotka toimivat hälytyssilmukka-periaatteella.
Antureita voi olla paljon, kunhan jokainen anturi katkaisee silmukan.

 Laitteessa on 60 sekunin poistumisviive PIR aja ovi antureita varten. .
Laite hälyttää 1-10 eri puhelimeen GSM- tai kotipuhelimeen 1 minuutin ajan 10 minuutin välein 10 kertaa, jos sitä ei kuitata..
Enen kuittausta voit kuunnella mikä on hälytyksen syy  eri äänimerkkieillä.
Kuittaus tapahtuu vastaamalla hälytyssoittoon ja painamalla # näppäintä. Kaikkien hälytystysten soittaminen loppuu.
Kuulet kolme kuittaus ääntä ja hälytykset loppuvat.
Anturin uusi tila on nyt hälytyslaitteen lepotila.
 Kun tila muuttuu tulee uusi hälytys.
Hälytksen vastaanottajia voidaan etähallita puhelimella.





Laite on tarkoitettu jatkohälyttimeksi varsinaiselle hälytysanturille, jolloin hälytin sopii mahdollismman monille hälytystyypeille.
Lankapuhelimet alkavat loppua., näihin voi tehdä GSM jatkohälyttimet

Kysymys #1
Mikä on halvin hälytysanturi? .

Vastaus #2

Laitteessa on jo mukana lämpötila-anturi, se ei maksa lisää. Mageetti ja reed rele ovianturiksi on halvin ja varmin. Tosin niitä voidaan tarvita useita.

Vesiosuuskunnan moottoriohjaimen ”Sami” antaa vain sulkeutuvan konkaktin. Mitä teen?

Käytä 12V apurelettä ”Samin” ja GSM Alarm . Releissä on normaalisti sulkeutuva kontakti, jonka kytket hälyttimen maan ja hälytystulon väliin. Kun "Sami" hälyttää releen kontakti aukeaa.


Kysymys #3
Miten saan hälyttimen pois päältä kun itse menen mökille?
Vastaus #3
Kun menet mökille saat hälytyksen omaan puhelimeesi. Sinun ei kuitenkaan tarvitse vastata siihen. Menet piilotettuun hälytyspaikkaan (esim  komero) ja kytket laitteen pois päältä  tai et tee mitään laitehan soittaa sinulle ja sinun ei ole pakko vastata.

Kysymys #4
Haluan laitteet toimivan akuilla ja haluan että verkkojännitteen puuttumista tulee myös hälytys.. Mitä tarvitsen ?
Vastaus #4
Tietokoneille tarkoitetut UPS-laitteet ovat tehty tälläisia tarkoituksia varten. Edullisimmissa malleissa ei välttämät ole verkkojännitteen ilmaisurelettä. Toisissa on sarjaliikenteellä kättelyillä toimiva ilmaisumenetelmä.
Verkkojännitteen puutumisesta  voidaan antaa erilaien ääni, jonka kuulet puhelimimellasi. Kysy yksityiskohtia.

Koteloitu GSM ALARMRELAY.
Laite toimiin  12V käyttöjänniteellä
Akkukäyttö mahdolisuus
Kytkentä- ja käyttöohjeet intenersivulta.
Anturit ja kaapelit pitää tilata erikseen.
Lisätarvikkeet
Verkkolaite 230/12V 0.5A
Anturit
UPS/ verkkojänniteilmaisu/anturi

GSM releen muutos GSM ALARMRELAY toimintoihin

Jos olet hankkinut GSM rele rakennussarjan 2007 -2010 mallin. Se voidaan muuttaa GSM  2010 ALARM RELAY-malliksi.
Muutossarjassa tulee :

• Coto rele  5V
•
• Hälytysprosessori COTO2010,  PIC16F886
• Keltainen LED ja sen etuvastus 220R
• Piikkirima HF-napin mikrofonin liittämiseksi

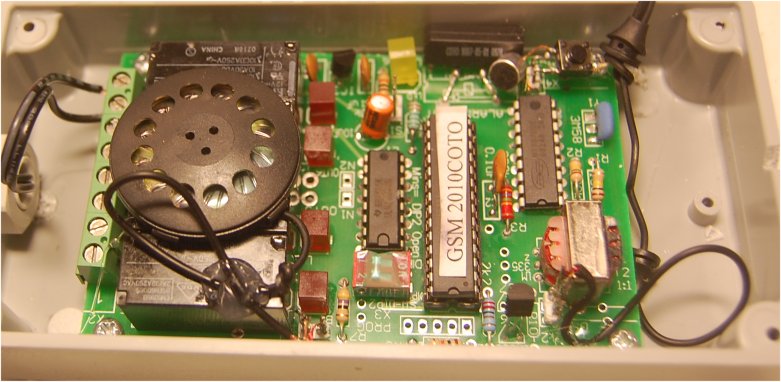

 Rele on  reedrele, jossa on  diodi sisällä. Huomaa releen asento, teksti piirevyn keskelle päin. Katso kuvaa alla. Keskimmäisiin johtoinhin pitää laittaa noin 10mm jatkojohdot. Mikrofoni kannattaa liimata releseen kiinni.
Piirilevyyn ei tarvitse tehdä mitään muutoksia. Aikaisemmin 12V releeseen piti tehdä muutos. 5V rele toimii nyt suoraan prosessorilla
Prossessorissa on merkintä 2010COTO .


 Hinnat Probyte web-kaupasta



Lisätietoja Probyte Oy puhelin 03-2661885
