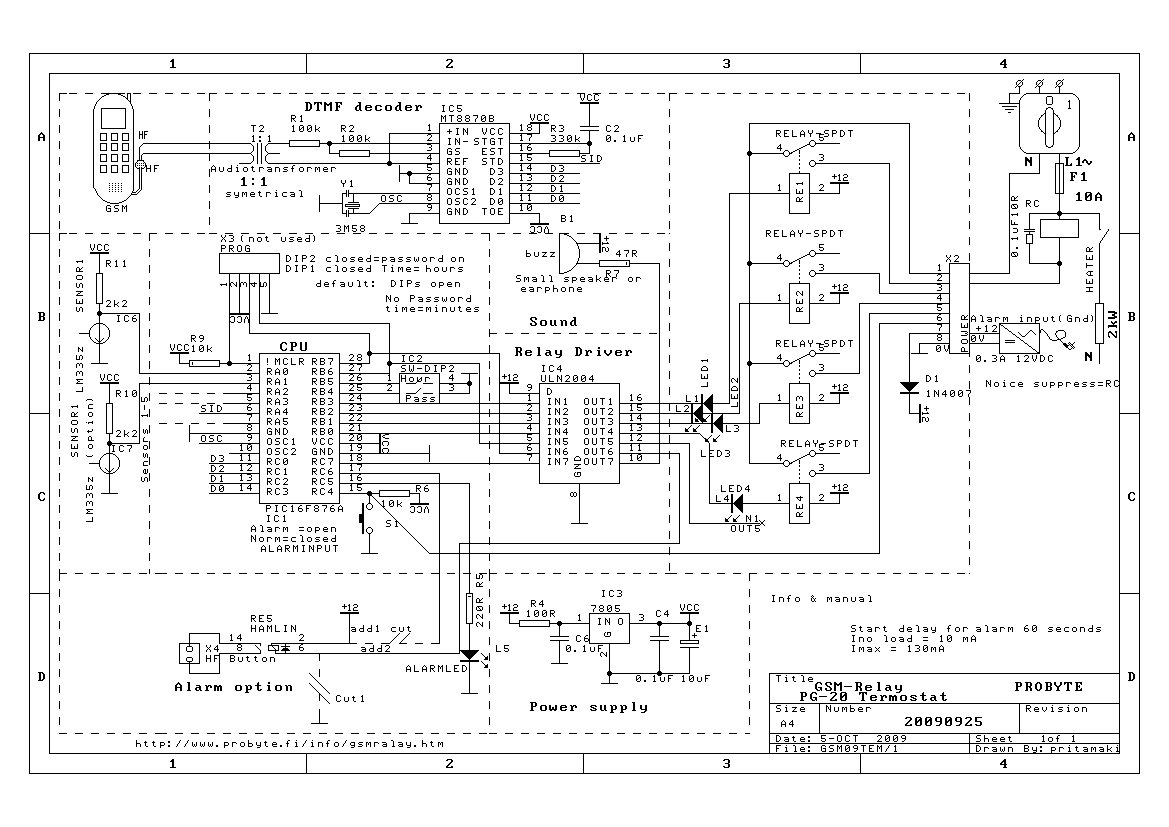

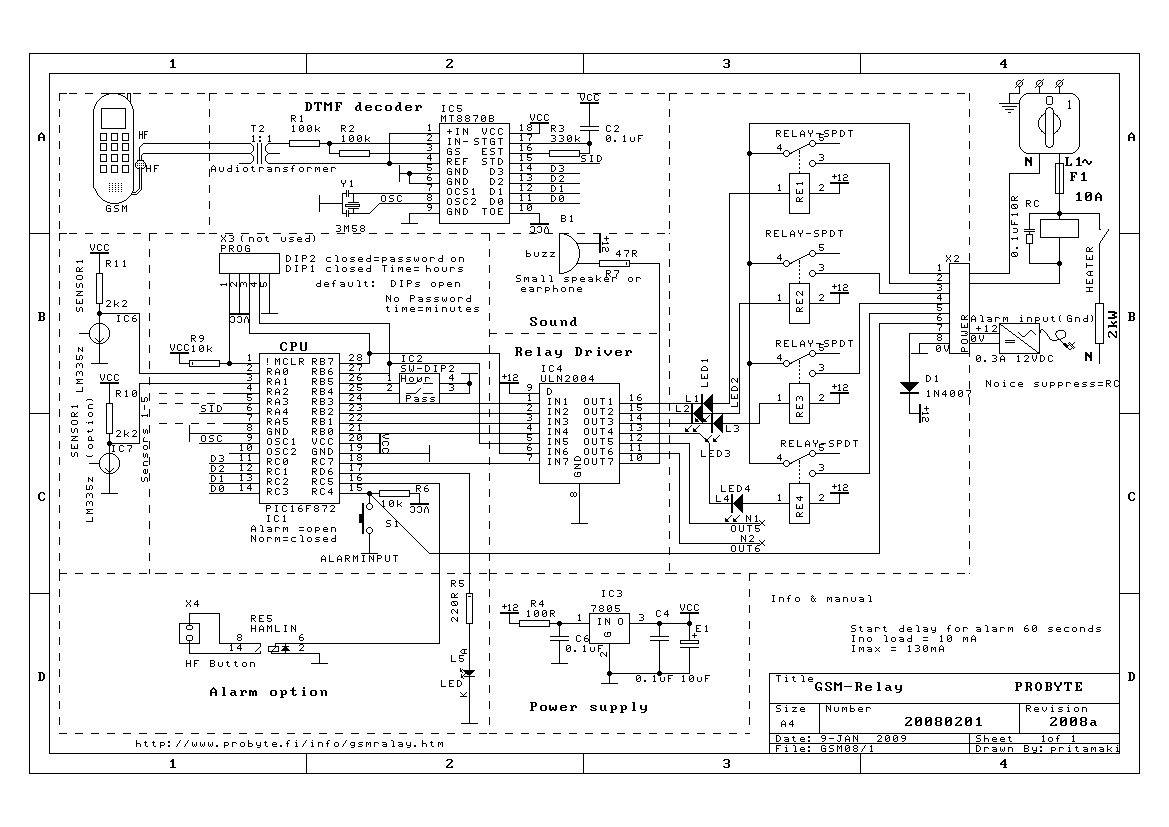

 Kytkentäkaavio 2009 malliin  http://www.probyte.fi/images/gsmrelay.jpg



Alla PG-20 +pilssivesianturi

Ominaisuudet
  • Reaaliaikainen ja interaktiivinen ohjaus
  • 4 ohjauskanavaa  releet 230V 10A 50Hz
  • Lämpötilan mittaus -50 .. +99C äänitulostus
  • Salasanan vaihto puhelimella 50012341234
  • Uusi salasana on nyt 1234
  • Sopii myös vanhoille GSM-puhelimille
  • Käyttäjä saa audiopalautteen ohjauksesta
  • Toimintalämpötila-alue (-25 -> +60 °C)
  • Liitäntä sopii suoraan monille laitteille
  • Pieni tehonkulutus (< 10mA 12V)
  • LED merkkivalot ja äänet ( lisäkaiutin) ilmaisevat  laitteen toiminnan myös paikallisesti
  • Valinnainen salasana, automaattinen päälle-kytkentä ( jos valittu) 10 minuutissa
  • Salasanan päälle(501)/ pois(502)
  • Lämpötilan mittaus ääniviestillä ( 600)
  • Viivästetty aikaohjaus odotus 0-9 h, päällä 10-90 min ( Webasto ohjaus). Webastoa voidaan käyttää puhelimella ilman kuukausimaksua!
  • Salasanan nollaus heti ##
  • Salasanan merkkiääni vasta neljännellä merkillä
  • 1-9 sekunnin lyhytaikaohjauskomento (719 )
  • Aikaohjauksien nollaus #0
  • Aikaohjaus 1..99 min/tunti kaikille releille erikseen.
  • Aikaohjauksen tunti(503)/minuutti(504) valinta
Sovellukset
  • Veneen pilssiveden valvonta
  • Lämmitysjärjestelmät ( kesämökki)
  • Lämpötilan mittaus mökiltä
  • Viljankuivurien kauko-ohjaus
  • Auton lämmityslaitteen ohjaus ( Webasto)
  • Koneohjaukset
  • Hälytyslaitteiden kauko-ohjaus päälle ja pois
  • Liitäntä helposti tehtävissä eri laitteisiin  releillä
  • Radioamatöörien laitteiden etäkäynnistys
  • Radioamatöörien antennien valinta
  • Sovellusapua  saatavilla
  • Katso muita  GSM laitetta laskuri/relettä /analogia/lämpötila tai Control GSM-laitetta
  • Ohjaus myös tavallisella puhelimella
  • Kukkien kastelu lomalla
  • Lehmien juottaminen
  • Operaattorien verkkolaitteiden nollaus
  • Sähkölaitoksien tietokoneiden kaukoresetointi
  • Optio  : hälytys kun testikytkin avautuu

Hälytysoptio

Hälytysanturit esimerkiksi : lämpötila-anturi, PIR- lähestymisanturi, ovi-anturi,  pinnankorkeusanturi purjeveneen pilssivesi.
Ultraäänianturi etäisyysmittari.

Suomenkielisellä puheella toimiva lämpötila-anturi GSMRELESEEN  PG-50




Kysymyksiä, vastauksia
Asennuskokemuksia


Alla Nokia 6110 ja HF-kytkentä jolla voi kuunnella mikrofonin avulla valvottavaa tilaa ja GSM-releen vastauksia

Kytkentäohje ( isompi kuva, kun avaat kuvan)




Alla sopiva teholähde  12-14V 0.5A

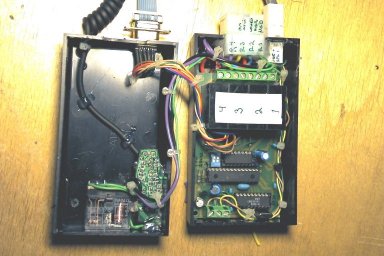

Alla GSM RELE PG-20

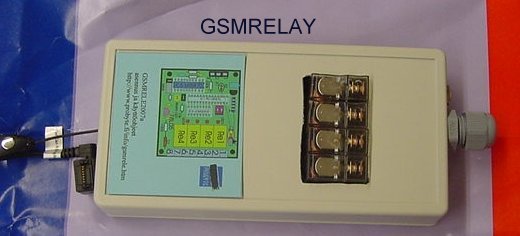

GSMRele asennuskuva



GSMRELE mallit

  •
  • GSMRELE rakennussarja PGK10 - voidaan myydä sellaiselle, jonka ei tarvitse kysellä elektroniikasta. Sisältää, piirilevyn, komponentit, ohjelmoidun prosessorin ja  ohjeet
  • GSMrele rakennussarjan korjauspalvelu postilla,  ei puhelinneuvontaa "mikähän tässä on vikana". Voit myös vilkaista vianhakuohjetta, jos omat tiedot eivät riitä
  • GSMRELE  PG-11: valmis + kytketty NOKIA 3210, 8219, 33xx HF-liitäntä    PG 11-, HF-liitäntä Nokia 3310 ( ja vastaavia 4-napaisia pistokeliitäntäisiä NOKIAn puhelimia varten).
  • GSMRELE valmis + kytketty NOKIA 6xxx HF-liitäntä  PG 12 , HF-liitäntä Nokia 6xxx ( ja vastaavia 7-napaisia pistokeliitäntäisiä NOKIAn puhelimia varten kuten 5110, 7110, jne.)
  • HF-sarja Nokia 6xxx,7xxx ja 5xxx puhelimiin  PHF6
  • HF-sarja Nokia 8210, 3210, 33xx sarjan puhelimiin PHF3
  • Sopiva   kotelo  mm ( GSMRELE  )   http://probyte.fi/oscom/product_info.php?products_id=115
  • Sopiva pistoketeholähde 230/12V 0.5ADC + 2.5mm DC plugi   http://probyte.fi/oscom/product_info.php?cPath=1_42&products_id=453
  • GSM-puhe PG-50 t



GSMRELAY WEBASTO


Tässä mallissa on  Gsm-rele yhdellä releellä  Webasto/Eberspraecher ohjausta varten , 2 johtoa Webastoon
Nokia puhelinliitäntä valmiina
12V teholähde puhelimeen ja Gsm-releeseen
Aseta ohjus puhelinnumeroon 04001234567 + aikakomento 2  releelle 3  laita  29 minuuttia ajoitus päälle seuraavalla puhelinnumerolla
04001234567p2329
p odottaa puhelimen yhdistystä ennenkuin lähetetään loput numerot
 Laite sisältää
1.  GSMRELAY/WEBASTO yhdellä ohjausreleellä
 Ruskeat johdot Webastoon  kytkee 12V - Webaston mustaan johtoon.
2. Nokia puhelinlaturi ja Gsmreleen teholähde valmiiksi kytketty
3.Lämpötila-anturi lämpötilan kyselyä varten
Alla kuva tästä mallista










Alla GSM RELE   PAKETTI    omatoimiselle rakentajalle




--

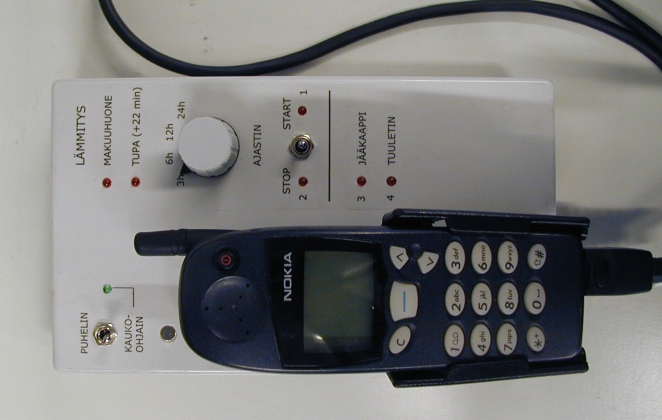

Katso Antti Mustosen  kuvia lehmien juoma-automaatista  ja lisää kuvia samasta laitteesta

GSM-relekuva1
GSM-relekuva2
GSM-relekuva3
GSM-relekuva4
