Probyte laskurit ja muita maatalouslaitetta










  10-laskuri



10-Laskuri on tarkoitettu maatalouskäyttöön paalainlaskuksi.





·         Laskuri LCD 0- 99999

·         Anturi: reed-rele, joka tunnistaa 3mm magneetin noin 10 mm etäisyydeltä.

·         Anturijohto 3m

·         Nollausnappi

·         Erittäin pieni virrankulutus 2uA. Paristo kestää vuosia.



·         Mitat 100*50*40 mm

·

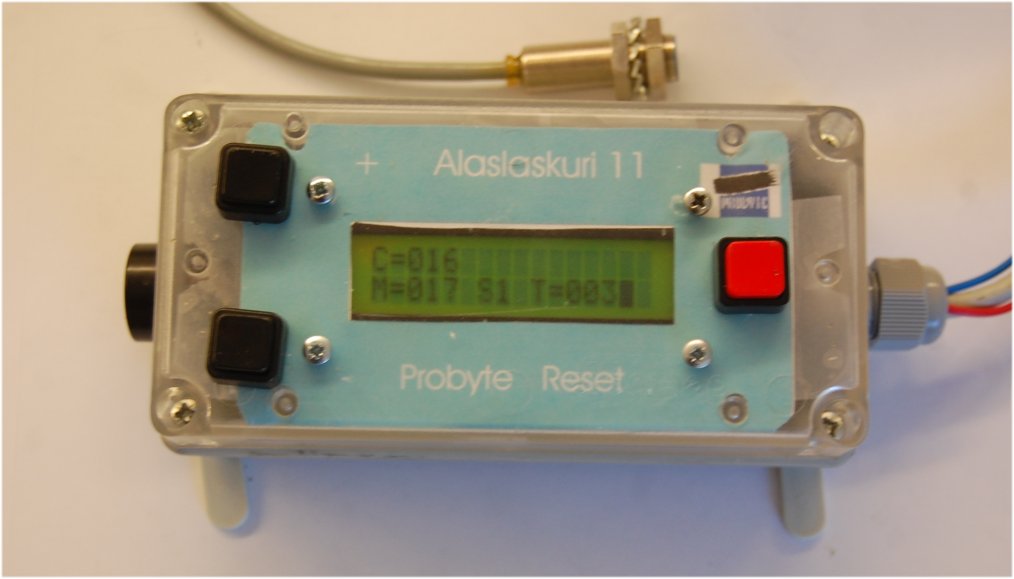

   Alaslaskuri 11 (Paalainlaskuri malli 11)

Aseteltava alaspäinlaskuri 1-999, kun  kierrokset on loppu, tulee  äänimerkki 2 sek.

Joka pulssilla pieni äänimerkki.

Tehdyt paalit jäävät muistiin .

Kokonaislaskuri nollattava käynnistyksen yhteydessä nappia painamalla.

Jos kierrokset on 1...999, laskuri laskee alaspäin ja pysähtyy 000.
Laite muistaa käynnistyksen jälkeen edelliset asetukset.

   Painonapilla uusi alku.

Tämä malli vaatii 12V (10-26V)teholähteen esim. auton akun ja virtaa 0.1A

Näytössä kolme lukemaa:

1 nykyiset pulssit (C=12).

2 Muistissa olevat pulssit esim 66 kierrosta(M=66)

3 Kokonais laskuri (T=65000)  eli monta paalia on tehty (jokainen esim.66 kierrosta)

Kokonaislaskurin nollaus: paina nappia käynistettäessä.

Punainen johto + ja sininen maa.

Induktiivinen (PNP) anturi mukana.

5m johto mukana.

Se regoi metalliin noin 5mm päästä.





Mitat 145 * 75*50 mm, 4 kpl kiinnitystassua

Dokumentti:

  Alaslaskuri11.pdf






LCD-pulssilaskuri 16-bittiä LCD, Serialpulsecounter 16-bit

Tämä on 16-bittinen pulssialaskuri on tarkoitettu indeksipöydän paikkamittaukseen.

Käyttö on helppoa: tarvitaan vain 5VDC 80mA ja pulssilaskuri josta tulee 90-aseteen vaihe-erossa olevat A/B-pulssit.
Mittaus toimii 1000 sekunnissa ja näyttö 10 kertaa sekunnissa.
Näyttöä pystyy lukemaan myös nopeassa liikkeessä.

Näyttönä on 16 merkin taustavalolla varustettu LCD.
Alla olevassa kuvassa potentiometrityyppinen pulssianturi.
Nopemmat optiset pulssianturit (esim. Heidenhain ROD420 = 3600 pulssia/kierrros, 5V 80 mA) sopivat robotiikkaan.

Näyttö voidaan nollata painonapilla.



Laskurin edessä käsikäyttöinen 24-askelinen pulssia-anturi



Alla kuva laitteen johdotuksesa.
Huomaa erittäin kapea rakenne.
Mitat: 80*34*30 (syvyys)














Sian kiimamittari
sika.html


Muita:
Leikkuupuimurin nostoautomatiikka
Porsaiden lämmityslamppujen 50% energian säästälaite
