PROBYTE PRO98 dataloggeri ja mittaus/säätölaitteet

Hinnat
MoottoriCD

Graafinen, reaaliaikainen mittaus Excelissä
Kysymyksiä Pro98:sta
TEMP40 lämpötilavalvonta
Nopea 12/10-bittinen ADC
Kosteusmittarit
Autolog
Analogia/Digitaalimuuntimet sarjaliikenteelle
Moottorin kierrosluku/jännitemuunnin
Moottorin kierroslukusimulaattori
Robotiikka

Probyte

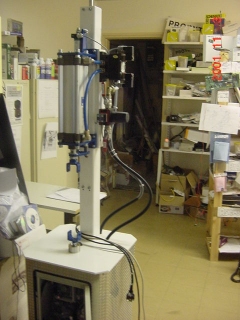

PRO98 iskunvaimentajatestilaitteessa, tilaa oma voimatestauslaitteesi tai tee se itse

Itsenäiset ja PC-avusteiset tiedonkeruuyksiköt

Tarvitsetko analogista tiedonkeruuta PC:n (dynamometrit, kemia, testauslaitteet, lämpötila)?
Tarvitsetko digitaalista tiedonkeruuta PC:n (logikka-analysaattorit, kuljetinohjaukset)?
Tarvitsetko digitaalista ohjausta PC:n avulla (releet, kontaktorit, valot)?
Tarvitsetko analogista ohjausta PC:n avulla (moottorin nopeussäätö, servoventtiilit)?
Tarvitsetko valmiin kenttäliittimillä varustetun laitteen PC:n?
Tarvitsetko PC:n ulkopuolisen mittalaiteen, joka sopii niin kannettaviin kuin pöytätietokoneisiin?
Haluatko itse ohjelmoida varsinaisen sovelluksen Windows/DOS ympäristössä, mutta haluat tarvittavat driverit valmiina lähdekoodeineen?
Haluatko monipuolisen mittaus- ja säätölaitteen yhdessä paketissa ja edullisesti suomenkielisillä ohjeilla ja suomalaisella tuella?
Jos ylläkuvatut asiat kuulostavat mielenkiintoisilta, lue lisää
Yllä mittaustuloksien esitys mukana tulevalla grafiikkaohjelmalla

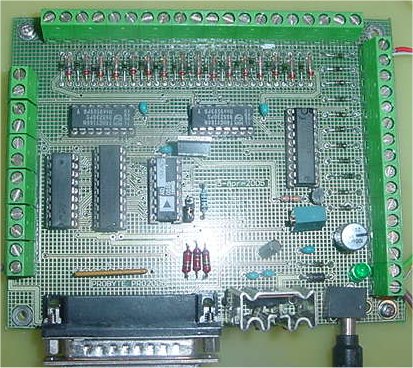

PRO98 on yleiskäyttöinen PC:n rinnakkaisporttiin kytketty yleisohjaus/mittauslaite. Siinä on 11 kpl nopeaa 10 bittistä ,TLC1543CN, (optio 2: 11*12 bittinen ADC TLC2543) analogista mittauskanavaa, yksi suurivirtainen 8-bittinen, 500mA, DA-muunnin (optio1) esim. moottorin tai servoventtiilien ohjaukseen. Samoin siinä on 16 kappaletta digitaalista tuloa 5- 24V, 8 kappaletta suurivirtaista (500mA) digitaalista antoa. Useimmissa testilaitteissa tarvitaan monipuolisia mittauksia ohjauksia, tuloja ja lähtöjä. Normaalisti on totuttu siihen, että yhdessä laitteessa on vain yhdenlaisia mittaustuloja. PRO98 on tarkoitettu ohjattavaksi yleiskäyttöisillä DOS/Linux/Windows ohjelmilla kuten Visual Basic, Borland Builder, Borland C, Borland C Builder 4.0 jne. Mukana toimitettaan lähdekieliset ( C-source) testiohjelmat jokaiselle toiminnalle. Lisäksi voidaan toimittaa visuaalinen VB 6.0 yleiskäyttöinen testiohjelma lähdekoodeineen ( lisähinta 1000:-). Ohjelmassa on kaikkien mittaus/ohjauslaitteiden toiminnat. Driverit muille kielille tarvittaessa.
SQL-tietokanta ohjelmisto myös saatavavilla pidempiaikaisiin mittauksiin ( sekunti, minuutti, tunti, päivä, kuukausi ja vuosi taulukot). Tietokanta voi olla jossakin muualla verkossa ODBC32liitännän avulla. Katso lämpötila mittauksista lisää.
PRO98 tarvitset lisää 12V pistoketeholähteen 0.5A ja modeemikaapelin D25naaras/koiras. Useita laitteita voit liittää käyttämällä useita rinnakaisportteja ja kauko-ohjauksen voit tehdä modeemin ja rinnakkais/sarjamuuntimella (PRO98_SERIAL).

Kosteusmittarit

Maankosteus/vesivahinko/huurremittarit . Kysy lisää tietoja näistä. Esim rakennusten alla olevan kosteuden valvontaan.
Esim 10-kanavainen huokoisveden painoprosenttia mittaava ON-LINE anturi
Normaali ilmankosteusmittari kuivaamon ohjaukseen
Yhdistetty kolmikanavainen lämpömittari ja kosteusmittari sarjaliikenteelle

TEMP40 on 40-kanavainen LCD-näytöllä varustettu itsenäinen lämpötila tiedonkeruu-, näyttö ja valvontalaite. Anturi erikseen ( -40 .. +125C). Mittausten eroituskyky 0.1C . Anturit 1- 10 m kaapeleilla. Releohjaus esim. ilmanvaihtolaiteen pakkassuojaukseen. Sarjaliikenteellä kanavakohtaiset, asetettavat hälytysrajat. Minimilämpötila jää pysyvään EEPROM-muistiin, jonka nollataan kanavakohtaisesti. Jokaisen anturin kaliborinti voidaan suorittaa kentällä pysyvään muistiin. Mitat 300*250*110 mm 1 kg
.
Analogia/Digitaalimuuntimet sarjaliikenteelle

FASTADC 1-kanavainen 19.2bps Binääri ja/tai ASCII tiedonkeruukortti sarjaliikenteelle. Muunnosaika 7.5us 12 bittiä.

Käyttö: lähetä kanavanumero ja saat vastauksen ASCII tai binäärimuodossa (2 byteä)

Apujännitteeksi riittää useimmiten PC:n sarjaportin sähkö.

ADC10

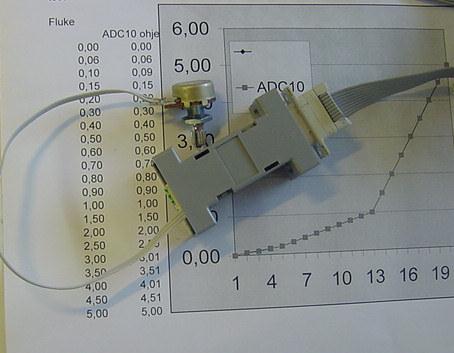

ADC10 on 10 bitin pienikokoinen ja edullinen 1-kanavainen AD muunnin sarjaliikentelle Windows ympäristöön

katso lisää picadc10.htm

Fast ADC on nopea 7.5us, 12-bittinen muunnin sarjaliikentelle
Yksinkertainen käyttää, anna joku merkki, niin saat ASCII vastauksen mittauksesta (0..5V). Käyttöjännite 7.5-24VDC 5mA
Sopii mm, Excel SerialScope ohjelmistoon
Käyttöjärjestelmät: DOS,LINUX, Win9x,XP,NT4 ,W2k
----------------

Moottorin kierrosluku/jännitemuunnin PROBYTE
=====================================
PROBYTE FAST_FREQ CONVERTER

Moottorin kierrosluvun mittaus on ongelmallista. Jos mitataan pulsseja taajuusjänitemuuntimella niin mittaustulokset pitää suodattaa jännitteeksi. Suodattamiseen menee aikaa, jonka aikana moottori ehtii taas kiihtyä uuteen arvoon.
Moottorin nopea kierroslukumittaus onnistuu kuitenkin mittaamaalla moottorin pyörimispulssien välinen aika ja muuttamalla se nopeasti jännitteeksi. Tämä vaatii kuitenkin erittäin laajan jakolaskuoperaation, ainakin 32-bittisen laskutoimituksen, jokaisen mittauksen jälkeen.

Tämän ongelman ratkasuun on suuniteltu maailman nopein pulssi/jännitemuunin.

Laite mittaa tulevat moottorin pulssit ja laskee niiden väliajasta taajuuden ja antaa ulos taajuutta vastaavan jännitteen nopeasti.

Mittausalue

0 -9000RPM

. Muita alueita tarvittaessa.
Antojännite 0..5V, PWM muunnin 10 bittiä (1/1023 = 1 promille)
Kierroslukumittaus tehdään jokaisen pulssin jälkeen ja nopeus muutetaan analogiajännitteeksi.
PWM suodin on 1ms.

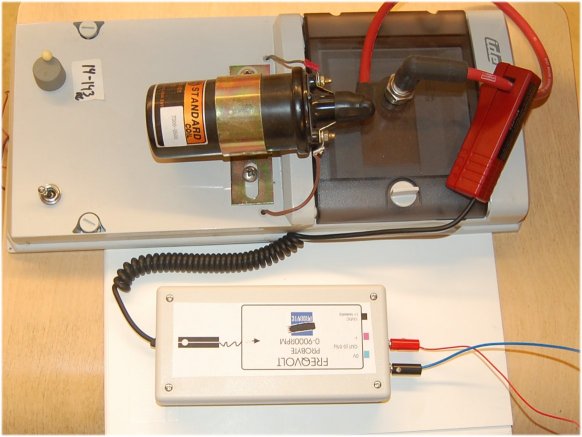

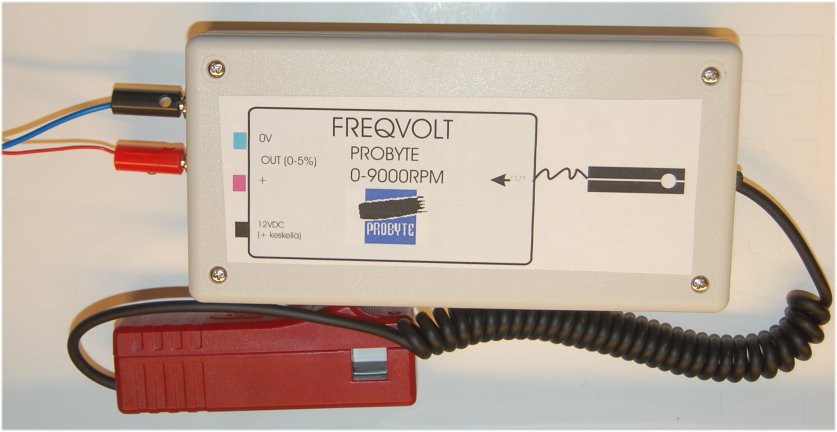

Yllä tulpanjohtoanturilla varustettu malli.

HALL anturilta tulevat ( 0/5V tulopulssit ) ja PRO98 mittausaluetta (0..5V) varten. Laite on avoin piirilevy, joka on tarkoitettu asennettavaksi PRO98 kanssa.

Anturi sopii moottoripyörille, autolle, moottorisahoille jne.. Mukana tulee tulppa-anturin lisäksi liitäntäkaapelit 1m.

Käyttö mm. dynamometerissä ja kilpailuautoissa, joissa tarvitaan mitata moottorin kierrosluku kilpailun aikana tiedonkeruuyksikölle, jossa on vain jännitetuloja.
Käyttö mm. : BS-Mileage Marathon "Pisaralle Pitemälle" maailmanennätysauto.

Moottorin kierroslukusimulaattori FREQSIMULATOR
Ongelma:
Moottorilaitteiden ohjelmistoja testatessa ei ole mukava haistella dieselmoottorin käryjä, äänestä puhuattakaan. Moottorin kuljettaminen ohjelmointitilaan saattaa osoittautua hankalaksi esim. laivamoottoreilla. Pakokaasujen poistamista sisätiloista pitää myös miettiä.

Moottorin säätäminen hallitusti oikeilla kierrosluvuilla aina samalla lailla ei ole helppoa, vaikka ääni-, haju- ja tilaongelma olisikin ratkaistu.

Näiden ongelmien takia PROBYTE on kehittanyt taajuussimulaattorin FREQSIMULATOR. Se simuloi moottorin starttia, ajoa ja pysäytystä antamalla vastaavia pulsseja kuten moottori. .
Laite korvaa moottorin ja HALL-anturin. Melkoinen koko ja hintaero!

Sen liitäntä on suuniteltu siten, että HALL-anturin johto voidaan nopeasti korvata simulaattorilla

Toiminta

Pulssit näytetään visuaalisesti myös LED:llä
Kytkettäessä sähkö päälle laite antaa kiihtyvät pulssit noin 5 sekunnin aikana.
Potentiometrillä voidaan säätää ajopulsseja 4..1000 Hz eli 240.. 24000 rpm alueella

Sammutus- ja kiihdytyssimulaatio:

Painamalla testinappia, laite hidastaa pulseja 5 sekunnissa nollaan, pulssit ovat 5 sekunttia seis ja sitten kiihtyvät taas 5 sekunnissa alkuperäiseen arvoonsa. Tätä simulaatiota tarvitaan esim. automaattistarttia ja tiedonkeruulaitteita testatessa.

Liitin DB9/F
1.+5V käyttöjännite
2. Pulssi anto
3. MAA
4. --
5.---
6. ---
7. --
8. ---
9.---

Käyttö mm. : BS-Mileage Marathon "Pisaralle Pitemälle" maailmanennätysauto.

katso temp.htm

Kysymyksiä ja vastauksia PRO98:sta

Kysymys #1

Olen kiinnostunut Pro98 dataloggerista! Paljonko syntyisi lisäkustannuksia laitteiden osalta jos yrittäisin rakentaa omaa "autologgeria" tämän PRO98:n pohjalta? Kuinka siirtäisin tiedon tästä loggerista esim. isolle LCD -näytölle?

Vastaus #1

PRO98 on tarkoitettu PC:n kirjoitinporttiliitäntään eli esim. kannettavaan tietokoneeseen.
PRO98:ssä ei ole valmista LCD näyttöä koska näyttö on yleensä jo koneessa. Kannettavissa tietokoneissa on grafiikkanäyttö jo valmiina.
Muisti on tärkeä asia. Sanoin kannattavissa koneissa on myös näppäimistö ja akku valmiina.

Kysymys #2

Tarvitsenko lisäksi vielä multiplexserit tähän kombinaatioon.

Vastaus #2

PRO98 on 11 AD- kanavaa 12 bittiä ja 16 digitaali tulokanavaa ja 8 releantoa. Riittääkö nämä?

Kysymys #3

Voiko PRO98 kytkeä erilaisia antureita?

Vastaus #3

Aina joutuu vähän sovittamaan, esim. 1000 asteen lämpötila-anturi vaatii lisälaitteen.
Laske siten, että jokainen kanava vaatii sovitukseen noin 20-200 Euroa, että et vaatisi mahdottomia.

Kysymys #4

Sopiiko PRO 98 sellaisenaan tämänkaltaisen tiedonkeruuseen?

Vastaus #4

Jos voit käyttää kannettaa tietokonetta autossa, niin sopii, yleensä olen havainnut, että oman muistin näytön, näppäimistön ym., rakentaminen maksaa noin 100 kertaa enemmän kuin valmis kannettava, käytetty tietokone.
Toinen tapa kerätä tietoja on lähettää ne sarjaliikenteellä autosta radion avulla PC,
mutta silloin nopeus putoaa.
Tiedonkeruu voidaan tehdä myös GSM kautta, mutta puhelut maksavat ja hitaus on sama. 3G toimii nopeammin.
Bluetooth sarjaliikennemoduleilla päästää noin 230kbittiäsekunnissa nopeuksiin. Etäisyys vaihtelee 10-100m.
Joissakin uudemmissa Bluettooh malleissa luvataan kilomertrin kantomatka. Hmm.. Kukaan ei ole vielä todennut tätä asiaa.
Wlan toimii samoilla etäisyyksillä. Entä kun auto liikkuu. Hmm. voidaanko sallia katkot jatkuvasti?

Kysymys #5

Voinko käyttää PRO 98 lämpötilan säätöön?

Vastaus #4

Kyllä, mutta tarvitset jonkun lämpötila-anturin esim LM335 ( TP-92 kotelossa ) ja jonkun lämmönsäätölaitteen esim tuulettimen tai lämmittimen -
Rele 12V ohjaa 10A 230V kuormaa.. Hyvä olisi tietää jotakin myös PID-säädöstä.
Katso lisätietoja pid.htm
Valmiita säätimiäkin löytyy smart/htm
Valmiita termostaatteja on tässä

Kysymys #6

Voinko käyttää PRO98 iskunvaimentajien dynaamiseen testaukseen?

Vastaus #6

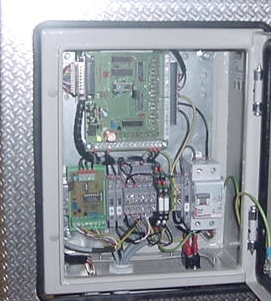

Kyllä erinomaisesti. Katso yhtä tehtyä laitetta tämä sivun yläreunassa. tekniset tiedot: 5kN 0.3s, 2000 mittausta 1.4 sekuntia. Laite on tehty suomalaiselle lumikelkkavalmistajalle Rovaniemellä iskunvaimentajien testaukseen.
Veto- ja puristusohjaus. Paine-, voima-, asema-,aika- ja suuntamittaus. Automaattinen Excel-sopiva tiedostomuoto graafiseen tulkintaan. Käsi ja automaattimittaus. Maksimiarvot jne.

Kysymys #7

Voinko käyttää PRO98 keramiikkauunin ohjaukseen?

Vastaus #7

Kyllä, tarvitset
1 PRO98
2 Poweri 12V
3 Kaapeli PC:lle
4 Ohjausrele kontaktorille, joka laittaa uunin päälle
5 Kontaktori 3*10A 400V
6.K-termoanturi 2 m anturi
7 K/mA muunnin
8 K-anturikaapeli + liintinpari -
9 Asennuskotelo
10 Paikka, paine ym antureita löytyy lisää Robotikka alueelta
Lisäksi tarviset vähän sähkömiehen apua, joka tekee kytekennät uunisi ja ohjauksen välillä
Jos et halua tehdä itse ohjelmaa, se maksaa kahden päivän työn

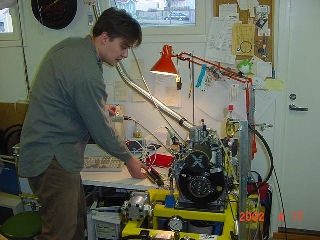

Alla kuva maailmanmestarin dynamometristä ( Harri Nieminen/BS Mileage Marthon 9.6.2002 Ranska, 2204 km/litra) ja Probyte kiihdytysrobotista

Muita autoelektroniikan tuotteita
ja dataloggereita
Autotrippi
Autolog
Robotiikka
GSM

Hinnat

PRO98 - Sisältää 16 Digitaalista tulokanavaa, 11* 10 bitin ADC 0-5V, 8 kpl releohjausta 12V 500mA max. DA-muunnin piiri ei ole piirilevyllä ( optio 1), mutta voit painaa sen helposti paikalleen, tai tilata valmiiksi asennettuna. Mukana kytkentäkaavio, asennuspiirustus, C -kieliset lähdekoodit ja niiden valmiiksi kännetyt exe-ohjelmat eri drivereille ja PRO98 WIN98.EXE ohjelma laitteen testausta varten.
Optio1 - DA-muuntimen tarvitsema Analog Devicen piiri AD558 Jos et tarvitse DA-muunnintoimintoja jätä Optio 1 pois
Optio 2 10 Bitin AD-muuntimen TLC1543CN voi korvata 12 bitin AD-muunimella TLC2543CN.
Optio 3 PRO98 VB6 lähdekoodit maksavat saman kuin itse laite
Optio 4 Lämpötila/jännite-anturi National LM335z mittaus oC = 2.73V +10mV/CTO-92 kotelo
Optio5 Kosteus/jänniteanturi HIH 3605-B 3 pin 5*3mm l
Optio 6 ilmanpaineanturi 0-15 PSI 5V käyttöjännite, 0.5-4.5V antojännite, tarkkuus 2% alueella -25...50C
Optio 7 Paineanturi 0-200Bar 12V 4-20mA anto
Optio 8 Etäisyysanturi 8 m Ultraääni. 5V käyttöjännite, anto 0-5V.

PRO98-dokumentti PDF

MoottoriCD

Tähän CD:n on kerätty autoon ja moottoriohjaukseen liittyviä testausohjelmia ja rakennusselosteita
PRO98 dataloggerin dokumentit, keräysohjelma, driverien lähdekoodit
Paineilmakäyttöisen iskunvaimentajan ohjelmistot ja mittaustulokset Excel muodossa .

Cd:llä on myös Shock dyno iskunvaimentajatestilaitteen tietoja ja mittaustuloksia
Pisaralle pidemmälle -auton ja laitteiden tietoja
Moottorin kierroslukumittauksen ratkaisu
Tietoja ja kuvia autoroboteista, joita on tehty Hippoksen ravikilpailujen lähtöautoksi.

Liikkuvista itsenäisesti ohjautuista roboteista löytyy myös Suomen Robottiyhdistyksen sivuilta

Dynamometrin rakentajalle aloitustietopaketti.

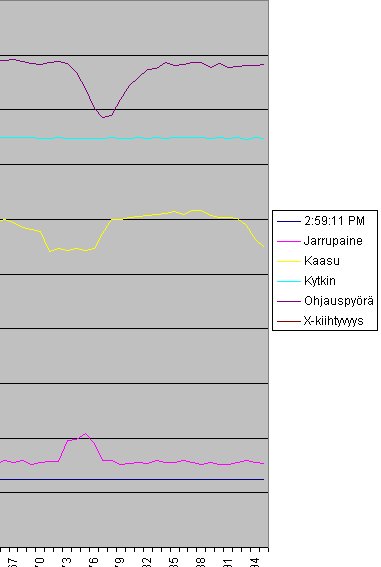

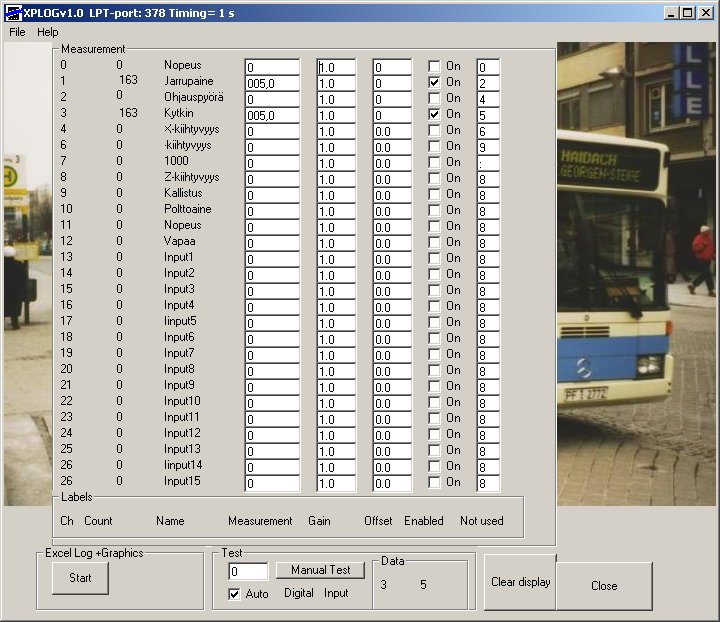

Alla linja-autoon (Jalasjärven AKK kuljettajakoulutus) rakennetun autologgerin (PRO98) mittaustulos vuodelta 2005

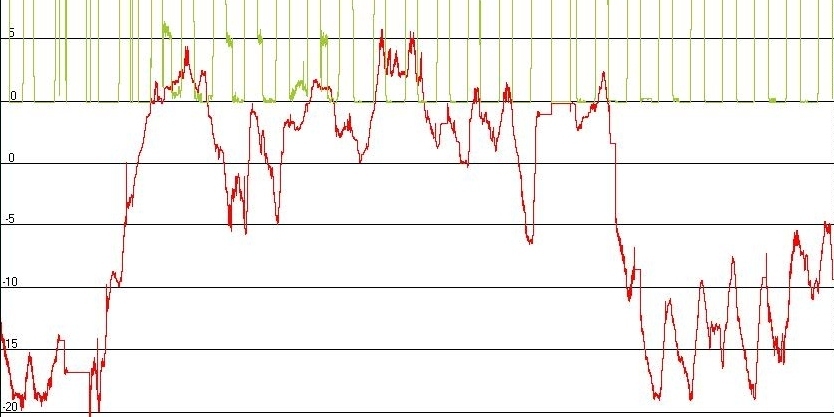

PRO98 tehty ohjelma, joka täyttää reaaliaikaista, binääristä Excel taulukkoa ( kuva yllä) ja näyttä samalla Excel grafiikkaa.

, Probyte Oy
