====  PROBYTE CAD hinnasto === Number One System ========

Number One kotisivu:
http://www.numberone.com/main.htm

Kokeile Easy-PC demoa ( täysin toimiva) tästä (9MB)

Easy SPICE demo (6.3MB)

Hinnat sis alv

Easy-PC For Windows (rajoittamaton )
Easy-PC 2000 For Windows (2000 pins)
Easy-PC 1000 For Windows (1000 pins)
Easy-PC 500 For Windows (500 pins)
Upgrade Easy PCx -> 9.0   ( CD)
Upgrade Easy PC9.0  manual

Easy-Router II Unlimited Auto-Router
Easy-Router II 500 Auto-Router (500 pin)
Gerber Import facility
IDF 2.0/3.0 Export facility
IPC-SM-782 Surface Mount Library
Easy SPICE  simulaattori

Analyser
Pulsar
Filtech
Layan (sis  AnWin foc)
Z-Match Professional
StockWin
=========
Ylläolevien tuotteiden ominaisuudet selviävät  www.numberone.com sivulta

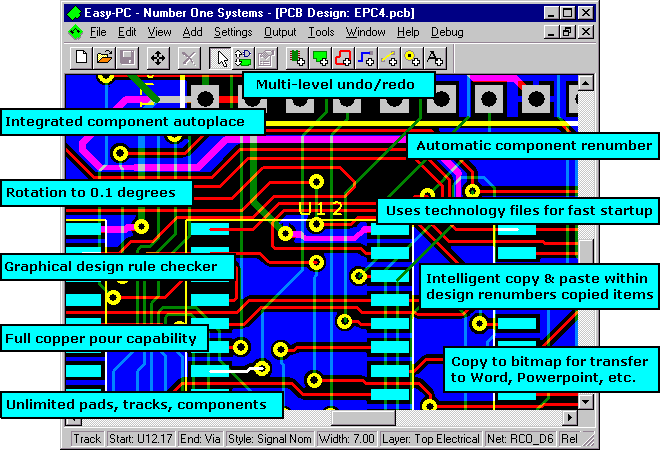

Easy-PC for Windows ominaisuudet
==============================
-IOS standardin mukaiset komponettipiirustukset
· 32 bitin Windows sovellus
· Windows interface
· Piirikaavio ja piirilevysuunnitteluohjelmat samassa paketissa
· Leikaa, liimaa, ja kopioi
· Monitasoinen Undo ja Redo
· Auto Place piirikaaviosta piirilevyyn
· Auto Router optio saatavilla
· Shape based kuparin täyttö toiminto
· Eristetyt ja yhdistetyt tehokerrokset
· Osaluetton muoto on määriteltävissä
· Älykäs väylän rakennus
· Komponettien valinta esikatseluvalikosta
· Automatinen piirilevyn päivtys piirikaaviosta
· Piirikaavion automaattinen muutos piirilvyltä ja  komponettien uudestaan nimeäminen
· Ristikkäistunnistus piirkaavion ja piirilevyn komponettinen välillä
· SMT-tuki
· SMT tuki molemmille puolille levyä
· Suunnitelu voidaan tehdä tuumaisella ja millisellä mitoituksilla
· Koko  1.0 m* 1.0 m (39" * 39")
· Tietokannan tarkkuus  10 µm
· Kiertotarkkuus 0.1 astetta
· Rajoittamaton kerroksien määrä
· Käyttäjän määrittelmät kerrostyypit
· Dynaamien kuvaruun siirto ja  suurennus
· Komponettien muutos suoraan kytkennässä tai piirilevyssä
· Maksimi:
     komponenti : ei rajaa *
     Johdotukset : ei rajaa*
     täplät : ei rajaa*
     tekstit : ei rajaa *
     Kuviot : ei rajaa*
· nastat/komponentti: ei rajaa *

· Alue, ympyrä ja polygonin täyttö
· Dynamic Drag and Drop Move
· Graphical Design Rule Checker
· Integrity and Connectivity Checking
· Net Highlight ja  Find
· suhteelliset ja  absoluutiset mitat
· Net Optimiser
· User-defined Components: ei rajaa *
· Tulostus kirjoittimelle Windowsin kautta ( Laser, Mustesuihku jne)
· Automattienen  heo ja maakerroksien luonti
· Juostomaskin luonti
· o HPGL A ja  B piirturituki
· Gerber Photo-plotter -> RS-274-D ja  RS-274-X
· Optional Gerber import
· Excellon NC Drill output
· Osaluettelo CSV ja teksti muodossa
· DXF output (-> AutoCAD )
· Optio IDF output ( mekaniikka)
· Technology tiedostot
· isäkirjasto  IPC782 SMT- komponetteja varten
· Sisäänlukuominaisuudet:
     EASY-PC (DOS)
     EASY-PC Professional (DOS)
     EASY-PC Professional XM (DOS)
     OrCAD Native EDIF Netlist muoto
     IMT EDA Workbench netlist muotot
     Gerber piirturidata
     Ultiboard design ja  Libraries Import toiminto
     DXF-import  Autoad:stä  ( COREL jne)
· Linkit:
     Cadence Spectra autorouter
     Layan electromagnetic simulaatio ohjelma
     Analyser Linear circuit simulaatio ohjelma
     Pulsar Digital circuit simulaatio ohjelma
     Stockit/Pro/StockWin Parts tietokanta

* Muisti rajoitus

Cost Options

· Auto Router optio
· Gerber luku optio (RS-274-D, RS-274-X)
·  IDF output optio ( mekaaniset piirustukset)
·  IPC-SM-782 kirjasto optio

Kysymyksiä ja vastauksia
#1 Kysymys
Haluan tehdä omat piirilevyt itse. Vanhat levyt on tehty XXX-piirilevyohjalmalla. Saanko vanhat vanhat piirilevyt Number One ohjelmaan?

#1 Vastaus
Voit käyttää Number One:n Gerber Import optiota. Kaikki piirilevyvalmistajat haluavat dokumentit Gerber muodossa. Jos sinulla on alkuperäiset  Gerber-tiedostot, voit tuoda aikasemmat suunnitelmat uuteen CAD-ohjelmaan, jos siinä on Gerber Import ominaisuus.

#2 Kysymys
Gerber Import toimii, mutta kuvat ovat liian suuria! Miksi mitat eivät ole oikeita?

#2 Vastaus
Aikasempi suunnittelija on toimittanut sinulle millimittaiset Gerber -tiedostot, pyydä tuumamitoituksella varustetut tiedostot tai luettessa sisään tiedostoja anna skaalauskerroin 2,54 ikkunassa olevasta menussa.

#3 Kysymys
Nyt kuvat ovat oikean mittaisia, mutta PADit ovat liian isoja! Miksi ne eivät ole oikean kokoisia?

#3 Vastaus
Gerber -tiedostoihin liittyy myös erillinen työkalutiedosto,  joka sinulla on vielä millimittaisena.
Pyydä myös ne tuumamittaisina tai tee niille myös skaalaus tiedostoja luettaessa.

#4 Kysymys
Ohjelman mukana tuli SMT -komponetteja, mutta ne ovat vain piirilevyn yläpuolelle.
Pitääko minun tehdä uudet komponentit, jotka ovat alapuolella?

#4 Vastaus
Ei tarvitse tehdä uusia komponentteja. Käytä Flip-komentoa (F-nappi), se kääntää komponentin peilikuvaksi.
Samoin sen silkkipainokuva kääntyy.

#5 Kysymys
Tarvitsen yksinkertaista johdotuspiirikaavio CAD-ohjelmaa. Mitä suosittelet, en halua maksaa ylimääräisistä ominaisuuksista, joita en tarvitse.

#5 Vastaus
Käytä Number One Easy-PC 500 For Windows (500 pins) . 500 nastalla teet jo monimutkaisia ja siistejä johdotuskuvia.
Piirilevypuolta ei tarvitse käytää, eikä opetella, vaikka se tulee mukana.

#6 Kysymys
Mekanikkasuuniittelija on tehnyt kotelon AUTOCAD:llä. Miten saan mitat piirilevyyn
#6 Vastaus
Käytä ImportDXF ominaisuutta (versiosta 6.0 alkaen). Tuo mekaniikkapiirustus jollekin käyttämättömälle kerrokselle.

#7 Kysymys
Haluan tilata koko luokalle (12 kpl) oman ohjelma ja tietysti yhden opettajalle. Onko saataville yhtä lisenssiä koko luokalle?
#7 Vastaus
Kyllä, mutta vasta 50 kpl määrässä Site lisenssi on halvempi kuin yksittäiskappaleet. 13 kpl määrästä saat kuitenkin 50% koulualennuksen.

#8 Kysymys
Mitä tukea on saativilla?

#8 Vastaus
1.Cad ohjelmissa on valmistajan tuki on saatavilla rekistöröidyille asiakkaille  http://www.numberone.com/support.htm
2.Puhelimesta saa myös tukea Englanti +01480 382538 ja sähköpostilla     support@numberone.com saa myös vastauksia
3. Joitakin vastauksia on myös jo valmiina http://www.numberone.com/faq.htm sivulla
4. Probyte työntekijät ovat suunniteeleet satoja piirilevyja mm. Nokialle 35 vuoden aikana, joten tästä kokemuksesta voi olla myös apua.

#9 Kysymys Mikä on ohjelmistolisenssipolitiikka?
#9 Vastaus   Sivulla http://www.numberone.com/license.htm on yleinen ohjelmistolisenssi. .

#10 Kysymys  Miten päivitykset on hinnoiteltu?
#10 Vastaus     Päivityksiä ei tarvitse hankkia välttämättä. Voit huoletta jättää muutamiä päivtyksiä väliin, jos et käytä ohjelmaa kovin aktiivisesti.
Tällä hetkellä päivitys maksaa vanhoista versioita alkaen 1.0  9.0  149 euroa

#11 Kysymys  Mitä komponetteja on kirjastossa?
#11 Vastaus   Kirjastossa on  normaaleja DIP-komponetteja, mutta valmistaudu tekemään niitä myös itse .
Jos haluat päästä nopeasti alkuun, hanki suosiolla pintaliitoskirjasto   IPC-782. €163. Se korvaa monta työtuntia.

Käsikirjat eivät kuulu päivityksiin vaan ne pitää hankkia tarvittaessa uudestaan.
