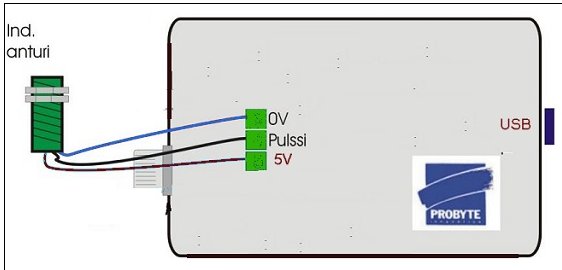

Alla kuvassa pulssianturi autokäyttöön. Reed rele + magneetti ja anturijohto on yksinkertaisin anturi auton dynometriin tai trippimittariin
DCMoottorit
PAINE-ANTURIT
1. Ruostumaton teräs paineanturi0- 200Bar ( kuvassa
vasen)
Liitäntä: 23mm G1/2 kierre Valmistaja
HAENNI ED
520/314.211/A55
anto 4-20mA 10--30VDC
mitat 40* 140 mm
Katos lisätietoja webkaupasta ../catalog
2. Paineanturi Honeywell 0-15 psi (= 6Bar) , Silta 10V.lle.
15mV
täysi
lukema Liitäntä paineelle, 6mm letku liitin
, .
3 Honeywell 0-100PSI 26PCFA6G paineanturi silta 5 voltilille
4 Herkin paineanturi Honeywell ASDX005D44R
5 psi vesipatsasta , dip malli, antoalue 0.5- 4.5V 5V
5 tuumaa vesipatsasta =
100 mBar,
OPTISET PULSSIANTURIT Kuvassa alimmainen
1. RODREX (suomalainen ) RX42/5V/ABZ/50 pulssia/kierros
Mitat pyöreä 60*70 mm akseli 10*20 mm Hyvin
suojattu
ja laakeroitu. Kaso kuvaa
2. RODREX ( suomalainen ) RX42/5V/ABZ/2500 pulssia/kierros
Mitat pyöreä 60*70 mm akseli 6*5 mm Avoin,
laakeroitu.
1 m johto
Kaikissa Rodrex
antureissa on anto NPN-avoin
kollektorilähtö
Hinta RX42 (avoin)
Nämä
mallit melkein loppu.
Kytkentä
5V punainen
0V valkoinen
A ruskea
!A vihreä
B vaalenapunainen
!B sininen
Indeksi keltainen
!Indeksi harmaa
vaippa musta
3. ELTOMATIC kuvassa oikeanpuoleinen
( Tanska) tyyppi 5.552. 01-07-CCW -84.14 Ex luokka d1
G5
12V/AB/100 pulssia/kierros
Mitat suorakaide 100*20*45mm akseliholkki 6 mm. Katso kuvaa sivun
yläreunassa
DC
moottori+ planeettavaihde
valmistaja: Cannon 12V 65-
250 mA
Vääntö 0,05 Nm
Pituus 35 mm
vaihdesuhteet
1:34 460 r/minuutti
1:53 , 300 r/minuutti
1:97 160 r/minuutti
1:150 105 r/minuutti
