PARPIC2PLUS   ja oikealla uusi PARPIC-ON-LINE-PLUS


SERPIC2 Serial/USB programmer
PARPIC2+ ohjelmointilaite
ICDU
Serpic1
Serpic2
Microchip
Needhams
 PICKIT2 voit USB -liittimen avulla ohjelmoida ja debugata useimpia Microchip PIC proessoreita

PICkit™ 2 aloittelijan paketti ja ohjelmointilaite Microchipin 8/14/20-nastaisille Flash-mikro-ohjaimille ja testilevy.

Mukana USB-ohjelmointilaite, demo levy, testiprosessori PIC16F690, ja englanninkielinen kurssi
Testilevyllä on 4 LEDiä, painonappia ja potentiometri

PICkit™ 2 Debug Express

tuki:
* PIC10F200, 202, 204, 206
* PIC10F220, 222
* PIC16F54, 57, 59
* PIC12F508, 509, 510
* PIC16F505, 506
* PIC12F615, HV615
* PIC12F629, 635, 675, 683
* PIC16F616, HV616
* PIC16F627A, 628A, 648A
* PIC16F630, 631, 636, 676, 677
* PIC16F684, 685, 687, 688
* PIC16F689, 690, 785
* PIC16F72,73, 74, 76, 77
* PIC16F737, 747, 767, 777
* PIC16F818, 819
* PIC16F873A, 874A, 876A, 877A
* PIC16F87, 88
* PIC16F913, 914, 916, 917
* PIC16F946
* PIC18F242, 252, 442, 452, 458
* PIC18F1220, 2220, 4220
* PIC18F1320, 2320, 4320
* PIC18F2221, 2321, 4221, 4321
* PIC18F2331, 2431, 4331, 4431
* PIC18F2410, 2420, 2450, 2455, 2480
* PIC18F2510, 2520, 2525, 2550, 2580, 2585
* PIC18F2610, 2620, 2680
* PIC18F4410, 4420, 4450, 4455, 4480
* PIC18F4510, 4515, 4520, 4525, 4550, 4580, 4585
* PIC18F4610, 4620, 4680
* PIC18F6527, 6622, 6627, 6722
* PIC18F8527, 8622, 8627, 8722
* PIC18F24J10, PIC18F25J10, PIC18F44J10, PIC18F45J10
* PIC18F65J10, PIC18F65J15
* PIC18F66J10, PIC18F66J15
* PIC18F67J10
* PIC18F85J10, PIC18F85J15
* PIC18F86J10, PIC18F86J15
* PIC18F87J10

Kysymyksiä ja vastauksia

Alla muutamia PIC ohjelmointilaitteita

1. SERPIC1  on alkuperäinen Probyte PIC ohjelmointilaite toimii edelleen uusissakin koneissa. Jos sarjaporttia ei ole, käytä USB-sarjamuunninta
2. PARPIC ONLINE  (100e)on rinnakkaisporttimalli ,8/18 nastainen ZIF-kanta ja ON-LINE ohjelmointiliitin
3. PROBYTE PARPIC2+  (137e) 8/18/28/40 ZIF kanta.   Tuetut PIC mallit
4.  SERPIC2 sarjaliikenne (200 e) tai USB malli  (245e)

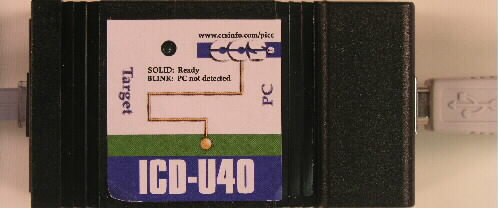

5. USB PIC ohjelmointi/debugger  ICD-U40  (245e)

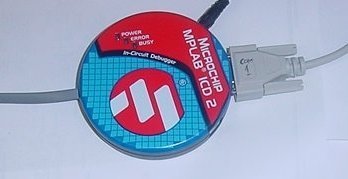

6. Microchip ICD2  (240e)   ICD2 + testilevy
7. Microchip PICSTART Plus (338e)
8. Needham's Electronics EMP11 Rinnkkaisohjelmointilaite (350e)

8. Needham's Electronics EMP100 USB (350e)

9. Needham's Electronics PT-one USN (250e)

10. Microchip PICKIT2 USB ( 60e)

11. Microchip PICKIT2 USB ON-line ohjelmointilaite (73.2e). Pieni testikortti mukana. Tukee PIC12/16/18-sarjoja


12. PARPIC2+ on PC:n rinnakkaisporttiin liitettävä  kestävä PIC-ohjelmointilaite vuosien käyttöön. Se sisältää 18- ja 40-nastaiset nollavoimakannat, joilla voi ohjelmoida 8-,18-,28- ja 40-nastaisia sarja-ohjelmointialgoritmia tukevia PICejä, kuten PIC12Cxxx-, PIC16Fxxx-, PIC16F8xx-, rfPic-, dPIC30- ja PIC18Fxxx- sarjoja. Laitteessa on ON-LINE ohjelmointimahdollisuus. ZIF kantaan on saatavilla pintaliitos- ja PLCC-adaptereita.
Laiteeseen kuluu CD, jossa on  WIN9x, NT4, W2K ja  XP-ohjelmointiohjelmat  ja aputietoja sisältävä CD. Jotkut käyttäjät käyttävät laitetta myös LINUX-ympäristössä.   Mukana tulee käyttöohjeet suomeksi, rinnakkaiskaapeli ja virtalähde. Siis valmis kokonaisuus heti käyttöön. Softapäivitykset ilmaiseksi. Ohjekirjassa suomenkielinen assemblerohjelmointiesimerkki .

Alla PARPIC2 ohjelmointilaitteen kuva



PARPIC-ON-LINE-PLUS ohjemointilaite + teholähde + rinnakkaiskaapeli  €120

• PARPIC ONLINE on tarkoitettu ONLINE-ohjelmointiin, tässä mallissa on vain 8/18-nastaisille PIC:lle kannat, muut piirit ohjelmoidaan mukana seuraavalla  ON-LINE kaapelin avulla .
• Mikana teholähde, rinnakkaiskaapeli, ON-line-liitinjohto RJ-12 6 napainen, WIN9x,XP,NT3,W2k-ohjelmacd ja käsikirja.
•


PARPIC2-ohjelmointilaitteet rinnakkaisporttiin DOS/WIN3/WIN9x,XP,W2K ja NT4 ympäristöihin ( myös Linux)

PARPIC2

• PARPIC on PIC-prosessoreiden  yleisohjelmointilaite. MICROCHIP  12-,14 ja 16-bittiset prosessorien ohjelmointi (mm.12C50x, 12C67x,12CE67x, 16C8x, 16F84(A), 16C66x, 16C7x, 16C5xx, 16C92x, 14000,16C76,16C71x,16C77x, 16CE62x,16F87x, dsPIC30Fxxx, 18Cxxx,18Fxxx-sarjat) onnistuvat PARPIC2:lla. Vanha PIC16C54/55-sarja ei sovellu sarjamuotoiseen ohjelmointiin. Siihen löytyy muita malleja (mm.Techtools PICWriter/Parallax/Needham's EMP20,EMP21,EMP30 jne)
• Pintaliitos-PICit vaativat oman mekaanisen adapterinsa, esim.  PLCC68 ja TQFP80. Ne liitetään D9-ON-LINE liittimeen. Katso  ON-LINE -ohjelmointiliittimen kytkentää. Laitteessa on  28- ja 40-nastaiset nollavoimakannat. PIC12- ja PIC16-sarjat käyttävät samaa kantaa ( molemmissa nasta 1 samalla paikalla).
•  Pintaliitosadapteri on myös saatavilla 8- ja 18-nastaille PIC:lle. ON-LINE-ohjelmoinnissa pitää muistaa katkaista muut kuin ohjelmointilaitteesta tulevat teholähteet. Huomaa, että PICin ohjelmointi vaatii myös ohjattavan VCC:n (5V), joka tulee ohjelmointilaitteesta (4). Muut signaalit ovat Vpp( 2) , CLK(RB7,pin 6), DATA (RB6,pin 8) ja Gnd (pin 5,7,9). Kohdelaite ei saa kuluttaa yli 100mA 5V. Samoin kohdelaiteessa pitää olla diodi Vpp:stä PICin reset piiriin, joka on yleensä pelkkä laitteen VCC. Tämä estää 13.5 V kytkeytymästä laitteen VCC:n. Siis kytke ohjelmointilaitteen nasta 2->PIC/Vpp, 4-> PIC/VCC  ,6->PIC/RB7, 8->PIC/RB8, 3,5,7 tai 9->PIC/GND. Nastan 1 jännite on kiinteä 5V, jolla voidaan käyttää testilaitteen apujännitteinä. Nasta 10 on PC:llä ohjelmoitava apunasta, jota normaalisti ei tarvita, mutta sillä voidaan tehdä mm. testialaiteen käyttöjännitteen kytkentä..
• Ohjelmointiohjelmalla voidaan PIC lukea, tyhjentää, tarksitaa ja ohjelmoida. Tiedostomuoto on Intel HEX8, jota tuottaa mm. C30, MPLAB ja CCS:n C-kääntäjät
• PARPIC2:n mukana tulee kaikki tarvittavat laitteet: ohjelmointilaite, ohjelmat, rinnakkaiskaapeli ja ulkoinen teholähde 220AC/15VDC. Teholähteeksi kelpaa mikä tahansa muuntaja tai DC-jännitelähde, jonka jännite on 12-20VAC tai 15-26VDC 0.1A. Esim. kaksi 9 voltin paristoa tai akkua toimii hyvin matkakäytössä, jos ei halua kuljettaa muuntaja laukussasi
• PIC12Fxxx, PIC16F8x-, PIC16C8x-, PIC16F87x ja PIC18Fxxxx -sarjan PIC:it eivät vaadi erityistä tyhjennyslaitetta, ohjelmointi voidaan tehdä suoraan vanhan päälle (Flash-tekniikka). Kuitenkin suojatut ohjelmat pitää ensin tyhjentää Erase-käskyllä.  PIC14000 tarvitsee oman adapterinsa, samoin 68-nastaiset PIC16C9xx-sarjat. Muut PICit ovat kertaohjelmoitavia, paitsi -JW-versiot, jotka pitää tyhjentää erillisellä EPROM-purkulaitteella ( Datarase II 100e)
• Suojatut piirit pitää tyhjentää ennen uutta ohjelmointia. Jos kaikki datat näyttävät olevan 0, piiri on suojattu.
•  Jos nollavoimakantaa ei käytetä, kannattaa käyttää PIC:in alla ohjelmoinnin aikana erillistä holkkikantaa, niin prosessorin pehmeät jalat eivät taivu poikki piiriä käsiteltäessä.
• Ohjelmakoodin voi tehdä assemblerilla (PM/MPASM) tai PIC kääntäjillä MPASM, PCB,PCM,PCW, MPLABC ja Picbasic:lla

• Kopioi ohjelmat CD:ltä sopivaan alikirjastoon. Tarkastele levykkeellä olevia eri ohjelmia ja valitse niistä sopivin itsellesi ja käyttöjärjestelmällesi. PARPIC2 voidaan käyttää DOS/WIN3/WIN9X/NT4,W2k, XP  ja LINUX-käyttöjärjestelmissä. LINUX-tuki ei ole CD:llä mukana, vaan se pitää hakea itse internetistä.
• Ohjelma osaa automaattisesti hakea oikean rinnakkaisportin Jos koneessa on vain yksi rinnakkaisportti, niin laita siihen valintakytkin, jolloin kaapeleita ei tarvitse yhtenään repiä irti ja kiinni. Toiseksi LPT-portiksi voidaan  laittaa  uusi LPT-kortti. Uusia LPT-kortteja voit myös tilata meiltä edullisesti ( €33). Kannettaviin saa PCMCIA korttipaikkoihin LPT-adaptereita.
• Muista tyhjentää PIC (Device/Erase), jos Code Protect bit on mennyt päälle edellisen kerran ohjelmoitaessa
• Älä koskaan käytä Code Protect bittiä ohjelmoitaessa JW-versioita, piiri voi mennä lopullisesti lukkoon tai sitä voi joutua tyhjentämään pari päivää! Code Protect-bitin edessä on alumiinikerros, joka estää tämän bitin tyhjentymisen ennen muuta koodia.
• PIC12Cxxx-sarjassa voit tuhota kalibrointitiedon, jos et muista ottaa sitä talteen ennen tyhjennystä. Ota viimeinen tavu talteen, jos käytät sisäistä oskillaattoria. Älä tallenna tätä viimeistä tavua tiedostoon, sillä se on aina erilainen. Jätä viimeinen tavu tyhjä-arvoon esim. 0x3FF, jolloin ohjelmointi menee aina oikein.  12C508 viimeisen tavun osoite on 0x1FF ja 12C509:llä se on 0x3FF, 12C671:llä 0x3FF ja 12C672:lla se on 0x7FF. Voit saada selville kadonneen kalibrointiarvon tekemällä testiohjelman, joka muuttaa kalibrointitietoa koko ajan.
• Tarkasta ohjelmointilaitteen toiminta toisella koneella ja toisella prosessorilla. Soita ja kysy neuvoja tai tule käymään. Ongelmat selviävät varmasti.
• LPT-kortti  PC:lle  €33, ei kaapelinvaihtoa kirjoittimen kanssa, vaihtokytkin €16- + jatkokaapeli 1.8m (25F/25F)€6.7
• Koteloitu PARPIC2 varusteineen €168 sis.  ZIF8/18-kanta ja  ZIF28/40 -kanta. Laitteessa on ON-LINE-ohjelmointi liitin.
•
•

Kysymyksiä ja vastauksia
Kysymys #1
 Ostin teiltä puolisen vuotta sitten Parpic prommerin joka on toiminut loistavasti, kiitos siitä ensin!. Projektini alkaa vihdoin olla siinä vaiheessa, että voisin juotella laitteen lopullisesti kasaan. Epäilen kuitenkin, että joudun mahdollisesti softaa vielä joskus päivittämään, mutta tilanpuutteen takia sovellukseen ei mahdu kantaa millään ilveellä. Kysymykseni olisikin siis, että mitä kaikkia jalkoja 16F84a:n polttamiseen oikeasti tarvitaan, kaikki mitä Parpicissa on kytketty vai ainoastaan osa?
Vastaus #1
Katso ohjetta  alla, myös  käsikirjassa on kolme asiaan liittyvää kuvaa

Tarvitset 5-napaisen kaapelin ohjelmoitilaitteessa sovellukseesi..
1. Vpp ( 13V) eli pin 4 PIC16F84:ssa ja F87x-sarjassa. Kytke VPP:nasta  1N4148 diodilla ( anodi 5V:iin) tai 10 k vastuksella VCC:en, jotta VCC ei nouse ohjelmoitaessa   13 volttiin.
2. VCC eli 5 volttia pitää tulla ohjelmointilaitteesta, ei sovelluksesta, mutta  PIC16F87x -sarjalla voi 5V olla koko ohjelmoinnin ajan päällä.
3  RB.7   Data
4. RB.6  Clock
5. GND eli 0V

PARPIC1:ssä käytetään 10-napaista ON-LINE-liitintä siksi, että se tällaista liitintä on yleisesti saatavilla toisin kuin 5-napaisia liittimiä.
PARPIC 2:sä käytetään D9 koiras liitintä ohjelmointilaitepuolella. Se on helpompi käsitellä kuin 10-napainen nauhakaapeliliitin.

Kysymys #2
 Ajattelin tehdä kannasta ja hauenleuoista virityksen jolla voisin hätätapauksessa polttaa Picin ilman irtijuottamista.
Vastaus #2
Sopii mainiosti, jos sinulla on VPP vastuksella tai diodilla yhdistetty VCC:n. Jos onnistut, ota kuva siitä. Laitan mielellläni muillekin ohjeeksi.


•
•

•

Kysymys #3
 PARPIC on ollut pitkään käyttämättä, mutta nyt tarvitsen sitä. Mihin nastoihin PIC16F84 laitetaan? Olen käyttänyt aikaisemmin PIC16F84, mutta nyt ohjelmointi ei toimi!.
Vastaus #3
 Käytä samaa 18-nastaista kantaa kuin ennenkin, nuoli näyttää 1 nastaa. On tärkeää valita ohjelmointiohjelmasta PIC16F84A malli, muuten ohjelmointi ei onnistu!. EPIC-ohjelman viimeisin versio on 2.41beta. ICPROG ohjelmalla voit testata, että nastassa 4 on toisiaan 13 volttia. Käytä Hardware Test-valikkoa. Laitteessa on jännitteen astetuspotentiometri, jota ei kannata säätää. Katso mieluummin, että sinulla on noin 16V tasajännite käytettävissäsi..

  Miten ohjelmoin PIC16F873A ON-line liittimen avulla.

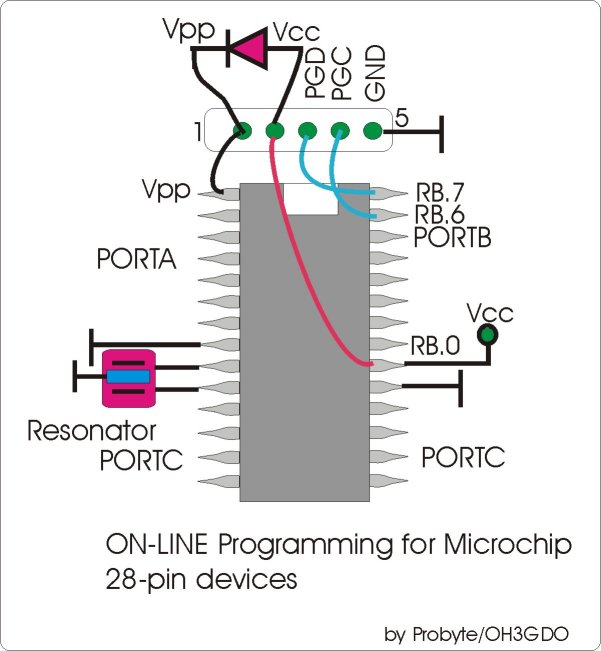

Alla kuva ON-line ohjelmoinnista PIC16F8xx sarjalle ja 18F2xx sarjalle , diodin paikalla voit käyttää 10k vastusta tai diodia ja vastusta sarjassa.


•




Kysymys #4
PARPIC2 18-nastainen nollavoimakanta  tuntuu löysältä, mikä on vialla?
Vastaus #4
3M  nollavoaoima kannat ovat parhaita mitä rahalla saa, mutta niitäkin pitää käsitellä varovasti. Vivun vieressä pitää olla pieni musta metallilevy, joka kiristää jouset. Se on sinulta hävinnyt, voit laittaa siihen uuden osan itse tai pyytää varaosaa.
Kysymys #5
Aion pian siirtyä PIC18-sarjan Flash malleihin, mikä ohjelmointilaite sopii tälle 16-bitin sarjalle?
Vastaus #5
Sama PARPIC1/2 käy edelleen, katso valikosta PIC18-sarjan prosessoreita. Microchip PICSTART-laitteessa sinun  pitää ostaa aina uusi 17C44-JW prosessori, kun tyyppi vaihtuu.
Kysymys #6
Minulle tulee XP-käyttöjärjestelmä, pitääkö minun uudistaa ohjelmointilaitteeni (PARPIC2)?
Vastaus #6
Sama PARPIC1/2 käy edelleen, mutta sinun pitää ajaa ohjelma hakemistossa NTINST.EXE  /INSTALL.
Jos vaihdat hakemistoa, tee NTINST /REMOVE ensin vanhassa hakemistossa.
Kysymys #7
Olen juuri hankkinut uuden 16 bittisen PIC18F452 PICin ja siihen C kääntäjän CCS/PCH. Pitääkö minun uudistaa ohjelmointilaitteeni (PARPIC2)?
Vastaus #7
Sama PARPIC1/2 toimii edelleen, jos sinulla ei ole valikossa PIC18F-sarjaa pyydä uutta ohjelmaversiota.
Vastaus:  ... Kiitos toimii...
Kysymys #8  Miten ohjelmoin PIC18F8720 TQFP80 piirin

Vastaus #8  Käytä PARPIC2 ja TQFP80 adapteria katso kuvaa. Hinta €180. Myös TQFP64 adaptereita on samaan hintaan on saatavilla.




TQFP80 adapteri
Muita malleja alla
Vasemmalla TFPQ-44 apateri esim. PIC16F877 mallille €200
18 pin SOIC 300 mil adapteri ON-LINE liitännällä28 SOIC 300 mil


                                                      TQFP64 adapteri  PIC18C601, 18C658, 18F6585, 18F6620, 18F6680, 18F6720.

TQFP80 adapteri
PICC18C601, 18C658, 18F6585, 18F6620, 18F6680, 18F6720.

( Kuva alla) Pieni erä edullisia ( €100) PROBYTE PIC16F8x ja PIC16F628 SOIC malleille sopiva pintaliitos adapteri DIP18 kantaan
Laita ohjelmoitava piiri väärinpäin ( teksti alaspäin) 3M Textool nollavoimakantaan

Kysymys #9  Miten ohjelmoin uuden 8-napaisen FLASH prosessorin PIC12F675?


Vastaus #9  Käytä PARPIC2 ja laita piiri PIC12C508 paikalle

Kysymys #10  Miten  LOW Voltage nasta kytketään ? Käytän normaali high voltage ohjelmointilaitetta.


Vastaus #10  Laita PIC16F62x: RB. 4   maihin ja  PIC16F87x: RB.3 maihin. Katso oikea nastanumero kannan mukaan ( PLCC,TQFP, DIP jne ). PIC18-sarjassa Low-Voltage nasta on RB5 ja se pitää olla maissa ohjelmoinnin aikana. Erityisesti tämä koskee ON-LINe ohjelmointia, joka ei tunnu toimivan. Siis katso, että prosessorisi Low Voltage nasta on 0V.

Kysymys #11   Miten voin ohjelmoida PICejä kaikkein edullisimmin? En halua alkaa kokeilemaan omatekoisia laitteita.
Olen jo kokeilut niitä pari vuotta mutta huonolla menestyksellä.

Vastaus #11 Hanki sarjaliikenteellä ohjelmoitava PIC. Et tarvitse muuta kuin 5V.  Katso lisää boot.htm. Muista kuitenkin, että ei ole ilmaista lounasta! Joudut tekemään paljon enemmän töitä kuin valmiilla toimivalla ohjelmointilaitteella

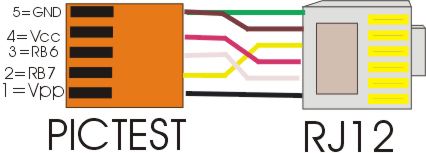

Kysymys #12  Miten kytken PICTEST4  CCS/ICD-U40
Vastaus #12  Lue ohjeet tästä .
 Kysymys #13  Miten kytken PICTEST5 PARPIC2 ohjelmointilaitteeseen?
Vastaus #13
 Kysymys #14 Miten tarkastan onko ON-LINE ohjelmointiliitäntä oikein kytketty ?

  Vastaus #14      Mittaa ohmimittarilla (beeper). ohjlmointilaitteen 18 nastaisen liittimestä vastaavat nastat  testilaitteestasi.  huomaa nastajärjestys

40 nastianen PIC - 18 nastainen PIC

 VPP pin 1       ->- pin 4

VCC                -> pin 13


 RB7              -> pin 12

RB6             -> pin 11

GND           -> pin 5

 Voit myös laittaa 1 kilon vastuksen ja ledin VPP maihin, led pitää palaa kun luet dataa samoin RB7 maihin

Tuetut PIC prosessort:


 14C000: vaatii  PIC14C000 ZIF adapterin

16C432, 16C433:  In-Circuit Serial ohjemointi .

16C52, 16C54, 16C55, 16C56, 16C57, 16C58, 16HV540: EI käytä Parallax Hobby ohjelmointilaitta( vanha malli)

16C505, 16C554, 16C557, 16C558, 16C61, 16C620(A), 16C621(A), 16C622(A), 16CE623, 16CE624, 16CE625, 16F627(A), 16F628(A), 16F630, 16C71, 16C710, 16C711, 16C712, 16C715, 16C716, 16C717, 16F676, 16F818, 16F819, 16F83, 16C84, 16F84(A), 16F87, 16F88, 18F1220, 18F1320: OK.  16C770, 16C771, 16C781, 16C782: OK

16C62(AB), 16C63(A), 16C64(A), 16C642, 16C65(AB), 16C66, 16C662, 16C67, 16C72(A), 16F72, 16C73(AB), 16F73, 16F737, 16C74(AB), 16F74,     16C745, 16F747, 16C76, 16F76, 16C765, 16F767, 16C77, 16F77, 16C773, 16C774, 16F777, 16F870, 16F871, 16F872, 16F873(A), 16F874(A),            16F876(A), 16F877(A): OK .

16C923, 16C924, 16C925, 16C926: vaatii  68 PLCC adapterin tai In-Circuit-liitännän.
17C42(A), 17C43, 17C44: Ei käytä Needhams tukee myös näitä malleja
17C752, 17C756(A): vaatii 1768 PLCC adapterin.
 17C762, 17C766: vaatii 1784 PLCC adapterin

PIC18C601, 18C658: vaatii adapterin  1868 PLCC Adapter.

PIC18C801, 18C858: vaatii adapterin  1884 PLCC Adapter.

PIC18F1220, 18F1230, 18F1320, 18F1330, 18F2220, 18F2221, 18F2320, 18F2321, 18F2331, 18F2410, 18F242, 18F2420, 18F2431, 18F2439, 18F2450, 18F2455, 18F248, 18F2480, 18F2510, 18F2515, 18F252, 18F2520, 18F2525, 18F2539, 18F2550, 18F258, 18F2580, 18F2585, 18F2610, 18F2620, 18F2680, 18F2682, 18F2685, 18F4220, 18F4221, 18F4320, 18F4321, 18F4331, 18F4410, 18F442, 18F4420, 18F4431, 18F4439, 18F4450, 18F4455, 18F448, 18F4480, 18F4510, 18F4515, 18F452, 18F4520, 18F4525, 18F4539, 18F4550, 18F458, 18F4580, 18F4585, 18F4610, 18F4620, 18F4680, 18F4682, 18F4685: vaatii adapterin  840Z

PIC18F6310, 18F6390, 18F6410, 18F6490, 18F6520, 18F6525, 18F6527, 18F6585, 18F6620, 18F6621, 18F6622, 18F6627, 18F6680, 18F6720, 18F6722: vaatii adapterin  1864 TQFP

PIC18F8310, 18F8390, 18F8410, 18F8490, 18F8520, 18F8525, 18F8527, 18F8585, 18F8620, 18F8621, 18F8622, 18F8627, 18F8680, 18F8720, 18F8722: vaatii adapterin  1880 TQFP

PIC18F24J10, 18F25J10, 18F44J10, 18F45J10, 18F63J11, 18F63J90, 18F64J11, 18F64J90, 18F65J10, 18F65J11, 18F65J15, 18F65J90, 18F66J10, 18F66J15, 18F66J60, 18F66J65, 18F67J10, 18F67J60, 18F83J11, 18F83J90, 18F84J11, 18F84J90, 18F85J10, 18F85J11, 18F85J15, 18F85J90, 18F86J10, 18F86J15, 18F86J60, 18F86J65, 18F87J10, 18F87J60, 18F96J60, 18F96J65, 18F97J60, 18LF24J10, 18LF25J10, 18LF44J10, 18LF45J10: Tuki ON-line ohjelmionnilla .

PicStic1, PicStic1 2K, PicStic2, PicStic2 2K, PicStic3, PicStic 3 2K, PicStic4, PicStic4 2K, and PicStic5: vaatii adapterin  PicStic .

rfPIC12C509AG: vaatii adapterin  840Z

rfPIC12C509AF, rfPIC12F675F, 675H, 675K:vaatii adapterin  20 Pin SSO.

dsPIC30F2010, 30F2011, 30F2012, 30F3010, 30F3011, 30F3012, 30F3013, 30F3014, 30F4011, 30F4012, 30F4013: vaatii adapterin  dsPIC ZIF

dsPIC30F5011, 30F5015, 30F6011A, 30F6012A, 30F6015: vaatii adapterin  dsPIC 64 Pin TQFP

dsPIC30F5013, 30F5016, 30F6010A, 30F6013A, 30F6014A: vaatii adapterin  dsPIC 80 Pin TQFP

dsPIC30F6010, 30F6011, 30F6012, 30F6013, 30F6014: ON-line ohjelmointi.

MCP25020, 25025, 25050, 25055: vaatii adapterin  MCPZ.

dsPIC30F1010, 30F2010, 30F2011, 30F2012, 30F2020, 30F3010, 30F3011, 30F3012,
30F3013, 30F3014, 30F4011, 30F4012, 30F4013:Tuki käyttän dsPIC ZIF Adapter.

dsPIC30F5011, 30F5015, 30F6011A, 30F6012A, 30F6015 Tuki käyttän
dsPIC 64-Pin TQFP Adapteria

dsPIC30F5013, 30F5016, 30F6010A, 30F6013A, 30F6014A: Tuki käyttän
dsPIC 80-Pin TQFP Adapteria.

dsPIC30F2023, 30F6010, 30F6011, 30F6012, 30F6013, 30F6014:  tuki ICSP.

dsPIC33FJ12GP201, 33FJ12GP202, 33FJ16GP304, 33FJ32GP202, 33FJ32GP204,
33FJ64GP206, 33FJ64GP306, 33FJ64GP310, 33FJ64GP706, 33FJ64GP708, 33FJ64GP710,
33FJ128GP206, 33FJ128GP306, 33FJ128GP310, 33FJ128GP706, 33FJ128GP708,
33FJ128GP710, 33FJ256GP506, 33FJ256GP510, 33FJ256GP710, 33FJ12MC201,
33FJ12MC202, 33FJ16MC304, 33FJ32MC202, 33FJ32MC204, 33FJ64MC506, 33FJ64MC508,
33FJ64MC510, 33FJ64MC706, 33FJ64MC710, 33FJ128MC506, 33FJ128MC510,
33FJ128MC706, 33FJ128MC708, 33FJ128MC710, 33FJ256MC510, 33FJ256MC710:
 DSPICIT vaativat  3.3 voltin adapterin .

MCP25020, 25025, 25050, 25055: Tuki käyttän MCP250xx Adapter.

PIC10F200, 10F202, 10F204, 10F206, 10F220, 10F222:Tuki käyttän 10F ZIF tai
10F SOT Adapteria.

PIC12C508(A), 12C509(A), 12C671, 12C672, 12CE518, 12CE519, 12CE673, 12CE674,
12F508, 12F509, 12F510, 12F519, 12F609, 12F615, 12F629, 12F635, 12F675,
12F683, 12HV609, 12HV615: Supported.tuettu
PIC14000: Supported using PIC14000 ZIF Adapter.

PIC16C432, 16C433:Tuki käyttän ICSP liitäntää.

PIC16C52, 16C54, 16C55, 16C56, 16C57, 16C58, 16HV540: Ei tuettu .

PIC16C505, 16C554, 16C557, 16C558, 16C61, 16C62(AB), 16C620(A), 16C621(A),
16C622(A), 16CE623, 16CE624, 16CE625, 16C63(A), 16C64(A), 16C642, 16C65(AB),
16C66, 16C662, 16C67, 16C71, 16C710, 16C711, 16C712, 16C715, 16C716, 16C717,
16C72(A), 16C73(AB), 16C74(AB), 16C745, 16C76, 16C765, 16C77, 16C773, 16C774,
16C84: tuettu .

PIC16C770, 16C771, 16C781, 16C782: Tuki käyttän 8-18/20 Pin ZIF Adapteri.

PIC16C923, 16C924, 16C925, 16C926:Tuki käyttän  g 68-Pin PLCC Adapteri.

PIC16F505, 16F506, 16F526, 16F54, 16F610, 16F616, 16F627(A), 16F628(A),
16F630, 16F631, 16F636, 16F639, 16F648A, 16F676, 16F677, 16F684, 16F685,
16F687, 16F688, 16F689, 16F690, 16F716, 16F72, 16F73, 16F737, 16F74, 16F747,
16F76, 16F767, 16F77, 16F777, 16F785, 16F818, 16F819, 16F83, 16F84(A), 16F87,
16F870, 16F871, 16F872, 16F873(A), 16F874(A), 16F876(A), 16F877(A), 16F88,
16F882, 16F883, 16F884, 16F886, 16F887, 16F913, 16F914, 16F916, 16F917,
16HV610, 16HV616, 16HV785: tuettu .

PIC16F57: Tuki käyttän   F5 28-Pin ZIF Adapteria .

PIC16F59: Tuki käyttän F5 40-Pin ZIF Adapteria.

PIC16F946: Tuki käyttän 64-Pin TQFP Adapteria.

PIC17C42(A), 17C43, 17C44: Not supported.

PIC17C752, 17C756(A): Tuki käyttän 1768 PLCC Adapteria.

PIC17C762, 17C766: Tuki käyttän 1784 PLCC Adapter.ia

PIC18C242, 18C252, 18C442, 18C452: Stuettu

PIC18C601, 18C658:Tuki käyttän 1868 PLCC Adapteria.

PIC18C801, 18C858: Tuki käyttän 1884 PLCC Adapter.ia

PIC18F1220, 18F1230, 18F1320, 18F1330, 18F2220, 18F2221, 18F2320, 18F2321,
18F2331, 18F2410, 18F242, 18F2420, 18F2423, 18F2431, 18F2439, 18F2450,
18F2455, 18F2458, 18F248, 18F2480, 18F2510, 18F2515, 18F252, 18F2520, 18F2523,
18F2525, 18F2539, 18F2550, 18F2553, 18F258, 18F2580, 18F2585, 18F2610,
18F2620, 18F2680, 18F2682, 18F2685, 18F4220, 18F4221, 18F4320, 18F4321,
18F4331, 18F4410, 18F442, 18F4420, 18F4423, 18F4431, 18F4439, 18F4450,
18F4455, 18F4458, 18F448, 18F4480, 18F4510, 18F4515, 18F452, 18F4520, 18F4523,
18F4525, 18F4539, 18F4550, 18F4553, 18F458, 18F4580, 18F4585, 18F4610,
18F4620, 18F4680, 18F4682, 18F4685: Tuettu

PIC18F6310, 18F6390, 18F6393, 18F6410, 18F6490, 18F6493, 18F6520, 18F6525,
18F6527, 18F6585, 18F6620, 18F6621, 18F6622, 18F6627, 18F6680, 18F6720,
18F6722: Tuki käyttän 1864 TQFP Adapteria.

PIC18F8310, 18F8390, 18F8393, 18F8410, 18F8490, 18F8493, 18F8520, 18F8525,
18F8527, 18F8585, 18F8620, 18F8621, 18F8622, 18F8627, 18F8680, 18F8720,
18F8722:Tuki käyttän 1880 TQFP Adapteria.

PIC18F24J10, 18F25J10, 18F44J10, 18F45J10, 18F63J11, 18F63J90, 18F64J11,
18F64J90, 18F65J10, 18F65J11, 18F65J15, 18F65J50, 18F65J90, 18F66J10,
18F66J11, 18F66J15, 18F66J16, 18F66J50, 18F66J55, 18F66J60, 18F66J65,
18F67J10, 18F67J11, 18F67J50, 18F67J60, 18F83J11, 18F83J90, 18F84J11,
18F84J90, 18F85J10, 18F85J11, 18F85J15, 18F85J50, 18F85J90, 18F86J10,
18F86J11, 18F86J15, 18F86J16, 18F86J50, 18F86J55, 18F86J60, 18F86J65,
18F87J10, 18F87J11, 18F87J50, 18F87J60, 18F96J60, 18F96J65, 18F97J60,
18LF24J10, 18LF25J10, 18LF44J10, 18LF45J10: Tuki käyttän  ICSPtai
 3.3 volt adapteria


PIC18F23K20, 18F24K20, 18F25K20, 18F26K20, 18F43K20, 18F44K20, 18F45K20,
18F46K20: Tuki käyttän ICSP tai  3.3 volt adapteri


PIC24FJ16GA002, 24FJ16GA004, 24FJ32GA002, 24FJ32GA004, 24FJ48GA002,
24FJ48GA004, 24FJ64GA002, 24FJ64GA004, 24FJ64GA006, 24FJ64GA008, 24FJ64GA010,
24FJ96GA006, 24FJ96GA008, 24FJ96GA010, 24FJ128GA006, 24FJ128GA008,
24FJ128GA010: Tuki käyttän  ICSP tai  3.3 volt adapteria


PIC24HJ12GP201, 24HJ12GP202, 24HJ16GP304, 24HJ32GP202, 24HJ32GP204,
24HJ64GP206, 24HJ64GP210, 24HJ64GP506, 24HJ64GP510, 24HJ128GP206,
24HJ128GP210, 24HJ128GP306, 24HJ128GP310, 24HJ128GP506, 24HJ128GP510,
24HJ256GP206, 24HJ256GP210, 24HJ256GP610: Tuki käyttän  ICSP tai  3.3 volt adapteria

PicStic1, PicStic1 2k, PicStic2, PicStic2 2k, PicStic3, PicStic3 2k,
PicStic4, PicStic4 2k, PicStic5: Supported using PicStic Adapter.

rfPIC12C509AG: Supported.

rfPIC12C509AF, rfPIC12F675F, 675H, 675K: Tuki käyttäen 20-Pin SSOP Adapter.ia

EPIC Plus PICmicro Programmer Alla  rinnakkaisohjelmointi malli PARPIC2+

 ZIF40 kantaan sopii leveät ( 0.6")  ja kapeat (0.3") prosessorit
ON LINE ohjelmointiliitin on RJ-12 ( 6-napainen modular), joka on Microchip standardin mukaan tehty
Komentorivillä voi antaa prosessorin tyypin ja tiedostonimen, jolloin ohjelmointi tapahtuu automaattisesti. Ohjelmoinnin jälkeen
ohjelma poistuu näytöstä. Samaa menetelmää käytetään radion avulla tapahtuvalla ohelmoinnissa.

Esim.
prog.exe /DPIC16F877A  /X  /P  c:\koe.hex
Yllä lueteltu tuetut PIC prosessorit.
Laiteen mukana tulee WINDOWS ohjelmat, teholähde 230V, rinnakkaiskaapeli ja ohjekirja.

Teholähde ja ohjelmointi-LED,
DOS,W9x,ME,XP,NT2k tuki
Esim. PIC16F873a ohjelmointiaika noin 3 sekuntia, kuinka kauan kestää nykyisellä ohjelmointilaitteellasi?
Mitat 100*120*220 mm
Hinta: 168 euroa alv 22%




UusiSerpic2 ohjelmointilaite
Samat ominaisuudet kuin PARPIC2:ssa, mutta COM1-6 tuetut,
Kuvassa SERPIC2USB, jossa on lisäksi USB liitäntä.
Hinta SERPIC2 euro 199 alv 22%
SERPIC2USB  euroa 249  alv 22%



Alla ICD-S malli (sarjaliikenne) €220,


CCS: ICD-U40 on  USB liitännnällä varustettu ohjelmointilaite ja emulaattori  malli  €260 .
Kysy lisätietoja

Microchip ICD2 emulaattori 18F/16F DV164005     €299

In Circuit emulaattori Microchip  PIC18Fxxx + 18F-sarjan testikortti MICROCHIP ICD2 (DV164006) €379


Needhams ohjelmointilaitteita  Esim. USB liitäntä   EMP100 ( 450)  tai EMP21 1317€


Needahams PT1  ( 305e)  on JTAG yleisohjelmointilaite PIC, AVR, 8051, MSP430, Flash ARM & DSP, 93xx, 24xx, 25xx,17xx, sCPLD & PLD ja JTAG




------------------------------------------

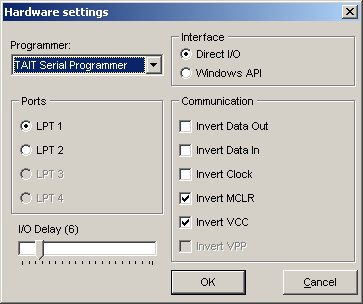

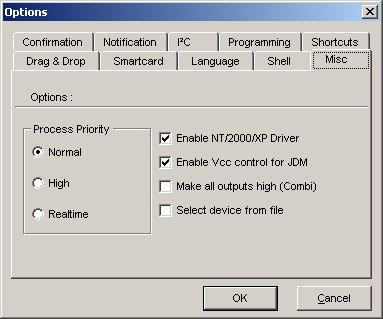

Alla ICprog asetukset PARPIC2:lle ja XP:lle

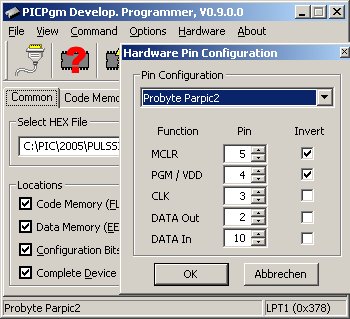

Alla PARPIC2 asetukset XP:lle LPT1 PICPGM-ohejlmalle

PICKIT2 on Microchipin oma USB ohjelmointilaite USB-kaapeli, demolevy, 2 CD



Antti Turusen kokemuksia PICKIT2:sta


Kysymys1 : Miksi valitsit PICKIT2?

Vastaus:  Tein Topic2-nimisen ohjelmointipiirin, mutten saanut sitä toimimaan, joten ajattelin ostaa valmiin ohjemointilaitteen
Kysymys2 kestikö toimitus kauan?

  Vastaus: Ei liian kauan
Kysymys2  Miten asennus onnistui ?

 Vastaus: Helposti ja laite toimi heti
Kysymys3 Oliko dokumenttien lukeminen hankalaa?

   Vastaus CD ei toiminut odotetusti, mutta dokumentit löytyi CD:tä tutkimalla
Kysymys4 Minkä ohjelman teit ensimmäiseksi?

   Vastaus  Ekan harjoituksen
Kysymys5  Mitä suunnittelet seuraavaksi?

     Vastaus :   Sarjaportti liikennöinti olisi kiva saada rakennettua, tulevaisuudessa jonkinmoinen säätöpiiri olisi myös tarkoitus toteuttaa.

Kysymys6  Voit vilkasta onnistuiskiko sinulta pieni ohjelmointitehtävä  http://www.propelli.net/robot/robo15.htm

   Vastaus :  Tuskimpa, sitäpaitsi C:llä ohjelmointia en ole vielä tehnyt

Tilaukset
Probyte kotisivu
