RADIOLINKKI LINK PRO300Sarjaliikenne radiolinkki 300m etäisyydelle |
Toiminta aina 350 m saakka 9V paristoilla. Laite on rakenettu siirrettäväksi antennimittauksia varten.
Ominaisuudet
|
Sovellukset
|
| Lähetinvastaaotin, jossa on
dipoliantenni, Piiska-antennilla pääsee noin 1 km
Nastanumero ja toiminnot (katso lisää NRF401 Application note sivu ================================== 1 Vcc ( 3-5V) 2 Tx/!Rx mode 3. Data in ( PC->Radio) 4. Data out ( Radio -> PC) 5. Gnd 6 CH1/!CH2 7 !Stand by ------------------------------------------------ ! merkki ilmoittaa toimintoa kun signaali on 0V |
Esimerkki monikanavaisesta lämpötila-radiolinkistä
Myynnissä nRF401 mikropiirejä €10/kpl
tai €6/kpl 6 kpl erissä
Valmiit
modulit
Radiokit 4*nRF401 on 4 kpl valmista
lähetin/vastaaottopiirilevyä €250
Radiokit 2*nRF401 on 2 kpl valmista
lähetin/vastaaottopiirilevyä €150
Kysymyksiä ja vastauksia
Kysymys #1
Jos ostan tuon radiomikropiirin toimiiko se kuten lanka?
Vastaus #1
"Radio ei ole johto". Laite toimi simplex periaateella eli joudut vaihtamaan
suuntaa aina kun haluat lähettää tietoja toiseen suuntaan.
Lisäksi joudut varmistamaan tiedon kulun sopivalla protokollalla
Kysymys #2
Minkälaista dataa radiosta tulee? Haluan käyttää
radiota ja mikrokontrolleria auton oven avaamiseseen.
Vastaus #2
Monista muista radiomoduleista tulee audiodataa, jotka joudut moduloimaan
ja demoduloimaan ( hankkimaan modeemi piirit).
nRF401 tulee suoraan digitaalista 5V dataa. Samoin lähettäminen
on samanlaista.
Kysymys #3
kiinnostaisi tuo RF 401 radiolinkki. Onko yhdellä chipillä
aina 2 kanavaa ?
Vastaus #3
Kyllä, mutta ei yhtä aikaa. Full duplex vaatii 4 piiriä
Kysymys #4
Miten chipille RF 401 siirretään data, joka halutaan lähettää
ilmateitse ?
Onko siten että PIC 16Fxxx:sta voi suoraan käyttää
jotain nastaa, joka ohjelmoitu RS 232 ja vastaanotto vastaavasti ?
Vastaus #4
Kyllä juuri näin, mutta radio ei ole johto. Tämä
on tärkeätä muistaa. Tarvitaan protokolla kuten GSM
:ssä. GSM puhelinkaan ei toimi kuten johtopuhelin
Kysymys #5
Pelkkä chippi 10e/kpl ? Onko sinulla pelkkiä piirilevyjä
RF 401:lle (juotan itse)?
Vastaus #5
Koska kysyt tätä luulen, että et ole radioamatööri,
jolla on spektrianalysaattorit ja radiomittapaikkat kotonasi
Suosittelen valmiiden radioiden ostamista. Nuo mittalaitteet maksavat
noin 20000-40000 euroa/kpl .Lisätietoa radioamatööreistä
www.sral.fi.
Jos olet Tampereen seudulta kotoisin, suosittelen Tampereen Radioamatöörikerhoa
OH3NE. Se on toimiut paiikkakunnalla 80 vuotta.
Hinnat/Prices
'nRF401 radioIC €10/pc
Ready
made modules
Radiokit 4*nRF401 ( full duplex
rx/tx set ) €250
Radiokit 2*nRF401
( half duplex rx/tx set) €150
Valmiit
linkit
Alla valmis QuickRS-232 moduli
€99 /kpl
Nopeus aseteltava 300-56700 baudia,
Suunanvaihto DTR:llä, Master/Slave
mode, demo mode , TX RX Ledit
9V paristokäyttöinen.
Sopiin Surelink radiomodulin ja PC väliin. Se hoitaa kättelyt
ja suunnanvaihdot Surelink 915A:ssa (150 euroa/kpl)
---
Kaksi suuntainen 2400-40000 baudin valmis linkki.
Toimii kuten sarjaliikenne kaapeli

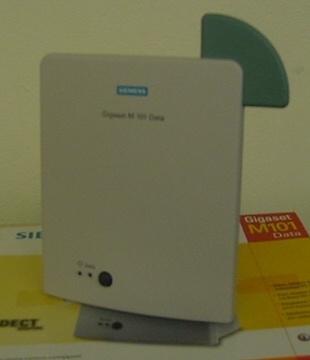

GIGASET M101
Sarja:
2 kpl laitteita, 2 kpl teholähde, D9 koiras ja D9 naarasliitin
laitteen takana
Et tarvitse mitään muutoksia kun vaihdat kaapelin
radioon!
Ominaisuudet toimintaetäisyys jopa 300m vapaassa tilassa , 50
m sisätiloissa
DECT
1.8GHz
alue 120 kanavaa , 10mW
Erittäin monipuolinen asetusohjelmisto,
jota ei tarvita kun asetukset ( mm. nopeudet) on valittu
Hinta 1000 €/ pari
Alla PRM466 radioita tehty datalinkki mittaustarkoituksiin
Alla valmis UHF radiolinkki LR1 4800 baudiin saakka
