smarT protokolla tuotteet:

Haluatko mitata talosi lämpötiloja talvella työpaikaltasi?. Onko putket jäätyneet kun olet lomalla?

Ei hätää, luo virtuaalinen COM-portti työ koneeseesi ja älykkäiden anturien ja ohjelmien tehdä työ puolestasi.

Katse itsestään piirtyvää reaaliaikaista grafiikka.

Osat: MrSmart digitoija, TCPIP/sarjaporttimuunnin ja muutama lämpötila-anturi. Ilmaiset ohjelmat.

Entä tarvitsetko lämpötilaloggerin joka kerää tietoa 1.5 kuukautta itsekseen ja lähettää rajalämpötilasta viestin?

Vielä voit ohjata  verkkokäyttöisiä laitteita SMS-viesteillä. Kysy GSMLOGGERIA .

MrSmart-adapteri

Esimerkki kotiautomaation WEB sivuista

• PS-T8
• MrSmart on  yleiskäyttöinen sarjaliikennesovitin analogia ja digitaali I/O:lle
• kahdeksan digitaalista lämpötila-anturiliitäntää, 17-digitaalitulo ja 8- digitaalilähtöä, ohjaus sarjaliikenteellä.  5 kpl analogiatuloa 10 bit, 0-5V. Pulssilaskuri 50MHz, Taajuustulo 655350Hz.  Data luetaan PC:n MrSmart.exe ohjelmalla ( W9x,NT,XP,2K) tiedostoksi esim. lähiverkon jossakin koneessa tai smarTDos-ohjelmalla vanhoissa DOS koneissa. Jotkut käyttävät myös Linuxia. Tiedostoa voidaan samanaikaisesti tarkastella graafisesti toisella ohjelmalla (Display.exe) tai käsitellä  Excelillä. Koska tiedonsiirto on puhdasta ASCII voit tehdä myös itse sopivan sarjaliikenneohjelman. Sarjaliikenenanaysattoriohjelma  Probyte Term2004.exe sopii erinomaisesti tähän käyttöön.

• Analogialiitäntä 10 bit 5V esim. lämpötila-anturille LM335, valoanturille TSL251 tai kosteusanturi HIH3610-002. Anturitietoa  lämpötila-anturit, valoanturi , robotiikka-anturit

• Katso MrSmart  kytkentäkuvaa
• Katso anturien kytkentäkuvaa


• Lue käsikirja
•
  1. MrSmart8IN. MrSmart ominaisuuksien lisäksi tämä laite tarkkailee koko ajan tuloportteja ja tekee muutoksesta keskeytyksen (LED/OPTO), jonka avulla PC:lle  (esim. DB9/Ring-tulon avulla) tehdään keskeytys. Kun laite saa sanoman PC:ltä, se nollaa keskeytyssignaalin. Yhdellä komennolla voidaan lukea kolmen portin  tilat. A-portti 5 bittiä, B portti 6 bittiä, C portti 8 -bittiä eli yhteensä 19 bittiä yhdellä signaalilla. Eri sovittamien keskeytyssignaalit voidaan kytkeä rinnakkain opton avulla. Osoitteenvaihdot ym. samoja kun muissakin MrSmart-tuotteissa
  2. MrSmart18OUT, voit lukea 5 AD-muunninta ( 5V 10-bittia), ohjata yhtä PWM-analogia antoa ja 12 digitaaliantoa. Osoitteenvaihdot ym. samoja kun muissakin MrSmart-tuotteissa
  3.

• PS-A1

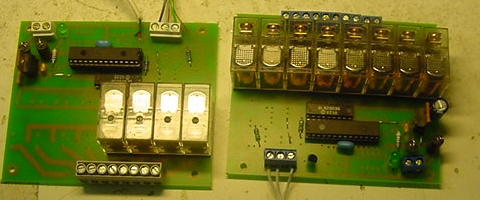

•   smarT-All-In-One sarjaliikennereleohjain
•
• Lue käsikirja small.pdf
  • Vakiona 4 relettä joita voi ohjata sarjaliikenteellä
  • Optio1   8 relettä 230V 10A AC
  • Analogiamittaustulot 4 kpl 5V 10bit,
  • Digitaalitulot vaihtoehtona releiden asemasta max 8 kpl
  • Yksi PWM ( analogia-anto ) 0-5V tarkkuus 10 bittiä
  • Analogiatuloihin voi liittää lämpötila-anturin LM335z  ja mitata suoraan lämpötilaa
  • Releiden tilat ja PWM arvo tallentuu EEPROM-muistiin. Sähkökatkoksen jälkeen samat arvot
  • Käyttöjännite valittujen releiden mukaan 12 VDC tai  24VDC  0.25A

• PS-TP

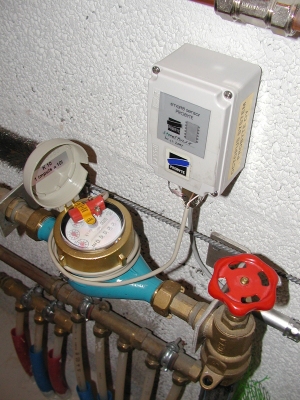

• MrSmartPulse sarjaliikenne kW-laskuri tai vesimittarin laskuri
•



  • Liitäntä Enermetin kilowattituntimittarin pulssilähtöön maksimi 10000 pulssia/s
  • Optio1  50 MHz tulotaajuus
  • Analogiamittaustulot 4 kpl 5V 10bit
  • Digitaalitulot tai digitaalilähtö 7 kpl
  • Digitaalilämpötila mittaus 7 kpl SMT160-30 anturille ( anturit hankitaan erikseen)
• PS-PW
• MrSmartPower sarjaliikenne teho-ohjain

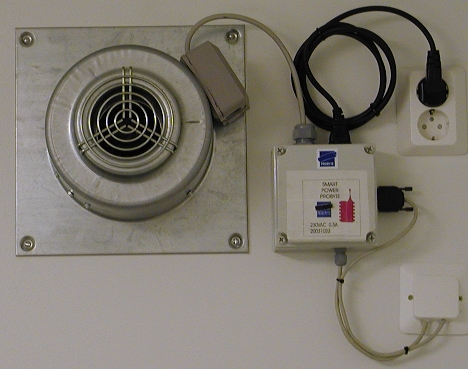

• Alla kostean tilan automaattinen teho-ohjaus tuulettimelle kosteusanturilla (Espoo)
•
  • Triak ohjain 230VAC 2A 10 bittiä tehonsäätöalue moottorille tms.
  • Vaihesäätöohjaus sopii esim tuulettimille, kosteuden ja lämpötilan tarkkaan säätöön
  • 1 kpl lineaarianturiliitäntä ( 0..5V esim. kosteusanturi)
  • Verkkoliitäntä sisään ja ulos, sulakesuojaus
  • DB9 liitin smarT-ohjausta varten.
  • Automaatti- tai käsiohjaus ( kaikkia kauko-ohjauksella).
  • Anturioffset, anturigain, säätöasetus, säätögain ja viiveaika säädettävä kauko-ohjaulsella pysyvään eepromiin.
  • Mittaus, teho ym, tiedot sarjaliikenteellä jatkuvasti
• PS-TH

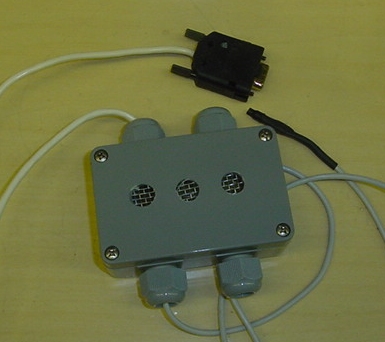

• smarTTempHum sarjaliikenne lämpötila/kosteusanturi
  • SMT160-30 digitaalinen lämpötila-anturi
  • Kosteusanturi HIH3610B +SMT160-30 mittaus sarjaliikenteelle. MrSmartLog tiedonkeruu ja  graafinen tulostus ohjelma CD:llä
  • teholähde 230VAC
  • Kaapeli 1.8m DB9F
  • Lue PDF-käsikirja
  •
• PS-TL
• MrSmartTempLight sarjaliikenne lämpötila/valoanturi
  • SMT160-30 digitaalinen lämpötila-anturi
  • Valoanturi TSL250

  smarTLight adapteri

• PS-LO

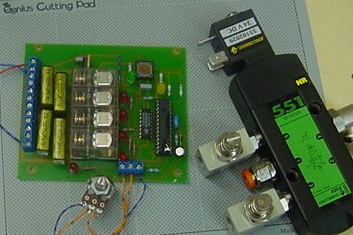

• smarTLogic
•
  • Vakiona 4 relettä esim. pneumatiikkaventtiilien ohjaukseen
  • Analogiatulo 1 kpl 5V 10bit tai 5 kohmin potentiometri
  • Digitaalitulo 5-24V, opto, yleensä starttibitti
  • 3 kpl led
  • käyttöjännite 12 tai 24V. 24 volttia on yleinen pneumatiikassa
  • Käyttö esim. plasmaleikkauksen hapen säätöön käynnistyksen jälkeen
  • Mitat 120*100*30mm, sopii ruuvikiinnitykseen
  PS-OIL
  MrSmartOil  Öljynkulutusmittari

  MrSmartOil
  • Öljypolttimen kulutusmittari sarjaliikenteelle, smarT-protokolla
  • Kokonaispulssilaskuri on 32 bittinen
  • Hetkelliset mittauspulssit ja ajat pulsseina ja sekunteina käynti ja seisjaksoilta
  • Poltin päällä - indikointi sarjaliikenteelle
  • Talletus sisäiseen EEPROMiin tai mahdollisuus sisäiseen paristoon
  • Poltin päällä -signaali esim. 230V puhaltimen moottorista
  • Kulutuspulssit öljyn virtausmittarilta
  •

  PS-TH4

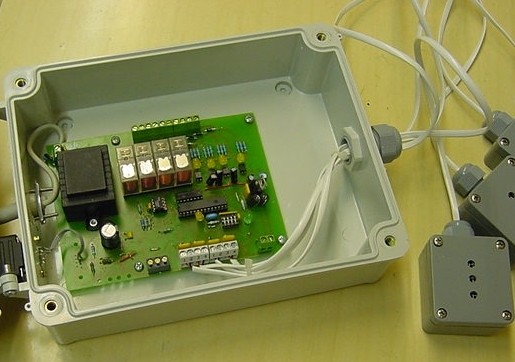

  smartThermo4
    Kauko-ohjattava nelikanavainen termostaatti

  • Neljäkanavainen kolmipistesäätö lämpötilalle
  • CO2-ilmastointikoneen säätö (optio)
  • Mittaus- ja säätöalue -40.. +99 C
  • Neljä tarkkaa lämpötila-anturia mukana
  • Anturikaapelien pituus 1.8m. Maksimi pituus 100m
  • Sarjaliikenteellä aseteltavat toiminnan ala- ja ylärajat ja uudelleenkytkeytymisviive aika-alue 1 .. 255 min tai sekunti
  • Jokainen kanava toimii itsenäisesti
  • Sähkökatkokset eivät haittaa toimintaa. Ohjaukset ja asetukset ovat  pysyvässä muistissa Reaaliaikaiset asetukset, ohjaustilat, toimintaviiveet ja mittaukset luettavissa sarjaliikenteellä. Nopeat lämpötilaprofiilimuutokset mahdollisia tavallisella PC:llä
  • Ohjausreleet 10A 230V 4 kpl
  • Suihkuvedenkestävä kotelo ( IP65)  sopii mm. maidon jäähdytykseen


  Lue toimintaperiaate ja sarjaliikennekomennot(18.2.2003 versio)

  • Käyttökohteet:
    • Talon lämmitysohjaus kuumavesiventtiileillä, eri tiloihin eri asetukset
    • Maidon jäähdytys kompressoreilla
    • Kylmiöiden lämmitysohjaus
    • Verijääkaappien ohjaus sairaaloissa
    • Laite- ja komponenttitestaukset elektroniikassa ja avaruustekniikassa

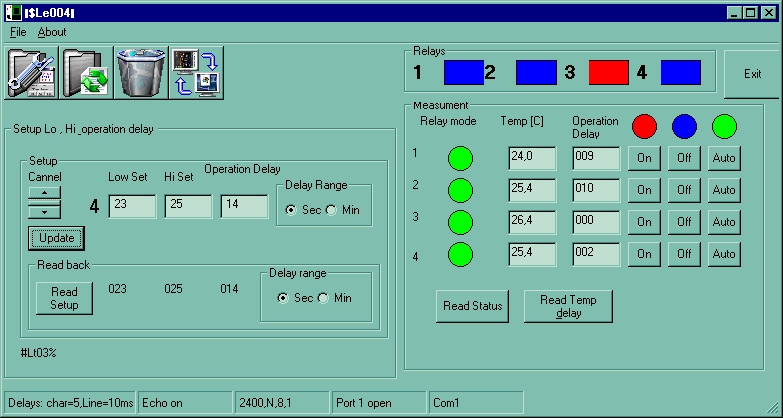

    • Mukana PC ohjelma, jolla voi tehdä asetukset ja kerätä tietoa Excel-yhteensopivaan tiedostoon ja tarkastella sitä graafisesti.

  • smarTTermo4  €295  sisältää kotelon, 4 anturia, 1.8m sarjakaapelin ja PC sarjaliikenneohjelma CD:llä
  MrSmart hinnat

  smarT- anturit voi tilata eri kokoonpanoilla. Käytä laitteiden tiedonkeruuseen ja graafiseen tulostuksen MrSmartLog ohjelmaa €33:-

  • MrSmart on sarjaliikennesovituin ilman antureita €84- liitäntä 8 lämpöantureille SMT160-30 ja  8*I/O + 5 analogia tuloa 10bit,  pulssilaskuritulo (ohjelmallinen nollaus), taajuuslaskuritulo 655350 Hz maksimi, 8 digitaalituloa ja 8 digitaaliantoa voidaan laittaa lämpötila-anturien paikalle, 6 kpl pelkästään digitaalituloa. Lämpöanturit €8.4/kpl, valoanturi 5.8€, kosteusanturi 58 €

  • smarT8b on sarjaliikennesovitin ilman antureita €67-  liitäntä 8 lämpöantureille SMT160-30 ja  8*I/O, anturikohtainen kalibrointi, lämpöanturit €8.4/kpl
  • MrSmartT24 valmis koteloitus teholähteellä varustettu sarjaliikennelämpötilaloggeri, sis.24 lämpötila-anturia (-45--130C SMT160-30 1.6m johdot). Mukana tulee tiedonkeruu ja esitysgrafiikkaohjelmat €999
  • MrStartT8ex vesitiiviissä kotelossa (katso kuva sivun yläosassa), 1 lämpöanturi  €114-
  • MrSmart18In €75 MrSmart + kolmen I/O portin valvonta ja näistä keskeytys LED/OPTO
  • MrSmart18OUT €75 MrSmart + 5 ADC, 1 PWM, 12 antoa
  • MrSmartPulse    €167- Kilowattitunti ja vesimittarin sarjaliikenne sovitin  +17/ akkuoptio
  • MrSmartPower €210- lineaarinen 3A 230V tehon säätö sarjaliikenteellä
  • MrSmartTemp3 3*lämpötila-anturia 1.8 m johdot €92-
  • MrSmartTemp2 2*lämpötila-anturia 1.8 m ja 8m johdot €92-
  • MrSmartOil €165- pulssilaskuriliitäntä ja polttimen käynnistystietoliitäntä ( 230V 1VA)
  • smarTTempHum  €165, koteloitu malli
  • smarTAllInOne +4 relettä 230V 10A 50Hz  €100 + ulkoinen teholähde €25-
    • Optio1  4 relettä lisää €16:-
    • Optio 3 lämpötila-anturi 1.8 m johto €8.4 max 4 kpl
    • 190*250*100 mm vesitiivis asennuskotelo (IP65) €42-
    • Valmiiksi asennettu laite em. kotelossa €250- kahdella 2 m lämpötila-anturilla ja 4 releellä
  • sarjaliikennekaapeli DB9M/F 1.8m 6.7, 10 m €16- , 20m €32
  • smarTBox ohjelmisto €168  digitaalinen mittaus- ja tiedonkeräys 16 kpl smarT-laitteelle. Digitaalinäyttö, paikallishälytysnäyttö ja erillisten hälytysohjelmien käynnistäminen. Minimi- ja maksiminäyttö, itsetehdyt kuvasymbolit voidaan asettaa mitattaville laitteille( jpg kuva)
  • SMS-serveri ohjelmisto GSM-modeemille €168
  • GSM modeemi edelliseen €350 sis. modeemi, poweri, antenni ja sarjakaapeli
  PS-POST
  Älykäs postilaatikko

  Yllä anturi ja alla tulos Webissä
  Laite talettaa 20 viimeistä postiaikaa muisiinsa varustettuna kellon ajalla
  minuutit, tunnit, päivät vuosi, viikonpäivä,
  Paristovarmenneltu reaaliaikakello, kellon etäkalibrointi.
  Sarjaliikenne ohjaus kaikille ominaisuuksille.
  Anturiliitäntä postilaatikon reed relettä varten.


  WEB älytalo-ohjaukset
  Esimerkki smarT-antureilla toteutusta kotiautomaatiosta Espoossa


  Saman paikan sääennuste

  Minkälainen oli syyskuu 2003 Tampereella? Katso allaolevaa lämpötilagrafiikkaa, niin tiedät tarkasti.


  Alla MrSmart + 8 lämpötila-anturia graafinen tulostus



  Alla MrSmart ja  8 lämpötila-anturia

  Alla MrSmart24 eli 24 kanavainen kämpötilamittaus/logger käytetään CERNin tarvittavien laitteiden tarkastukseen.


  Yllä MrSmart  ilman koteloa


•
  Hinnasto
