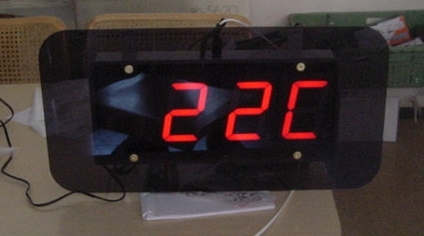

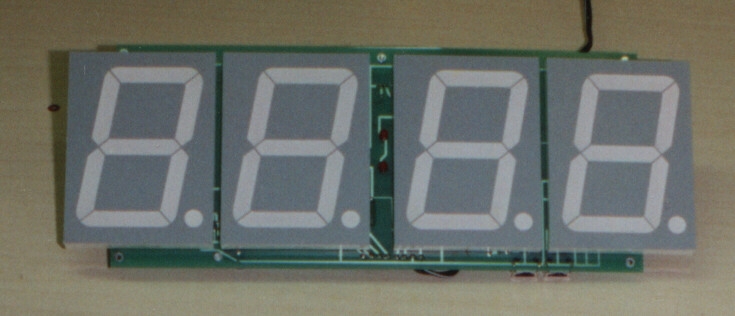

 Lämpötilanäytö

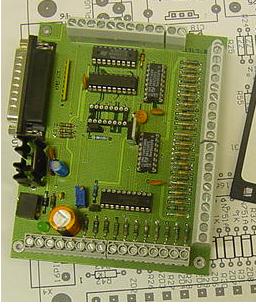

Rinnakkaisporttiin IO-ohjaus ja mittauslaite PRO98
smarTlog ohjelmisto  DOS kone ohjaa aurinkopanelia!
SmartDos ohjemisto vanhoille koneille

Lämpötila-anturit
Kysymyksiä ja vastuksia

Yllä smarTPower ( teho-ohjain 230V) ja smarTTempHum ( digitaalinen kosteus- ja lämpötilamittausyksikkö)

Mrsmart on kahdeksankanavainen lämpötila-anturi,8*6 digitaalituloa ja 8 digitaalilähtöä , taajuuslaskimen ja pulssilakimen sisältävä sovitin sarjaliikenteelle. Siinä on lisäksi viisi analogiatuloa 10 bittiä, 0-5V.
Data luetaan PC:n MrSmartLog.exe ohjelmalla ( WIN/NT4/W2) tiedostoksi esim lähiverkon jossakin koneessa tai smarTDos-ohjelmalla vanhoissa DOS koneissa. Jotkut käyttävät myös Linuxia. Tiedostoa voidaan samanaikaisesti tarkastella graafisesti toisella ohjelmalla ( display.exe) tai käsitellä  Excelillä ( SerialExcel.exe). Koska tiedonsiirto on puhdasta ASCII voit tehdä myös itse sopivan ohjelman. Myös terminaaliohjelmaa kuten Probyte Term2004.exe voi käyttää
Lue käsikirja pdf-muodossa
 Ulkomitat kuten   50*45*33 mm, anturijohdot 500mm, Käyttöjännite 7-12V  0.2mA (useimmiten PC:n oma sarjaporttisähkö riittää)
Laitteiden osoitteita voi muuttaa ohjelmallisesti, jolloin antureita voi olla 760 kappaletta samassa sarjaliikenteessä
 . Sopiva tiedonkeräysohjelma on Probyte smarTLog ohjelma  ja Display.exe smarTLog CD:llä.  Lämpötila-anturi 1.8 m kaapelilla . Kysy pidempiä kaapeleita. Huomaa, että peruslaite MrSmart ei sisällä antureita ilman eri tilausta.
Valoanturi TSL251  kosteusanturi HIS3610-B
Voit liitää myös paine ym. antureita jännitetuloihin ( 3 kpl) 0-5V 10 bittiä
Antoihin ( 8 kpl) voit littää releitä ja digitaalituloihin voit liittää mm- kytkimiä tai  optoerottimia max 17 kpl  l

MrSmartLog on tiedonkeruu- ja graafinen tulostusohjelma sarjaliikenteellä tapahtuvaan tiedonkeruuseen.
Tämä on Client/Server periaalteella   toimiva ohjelma sopii kaikille smarT tuoteille
Ohjelma näyttää reealiaikaisena mittaukset ja tekee Excel yhteensopivaa tiedostoa halutulla mittausvälillä. Tiedosto vaihtuu automaattisesti joka kuukausi.

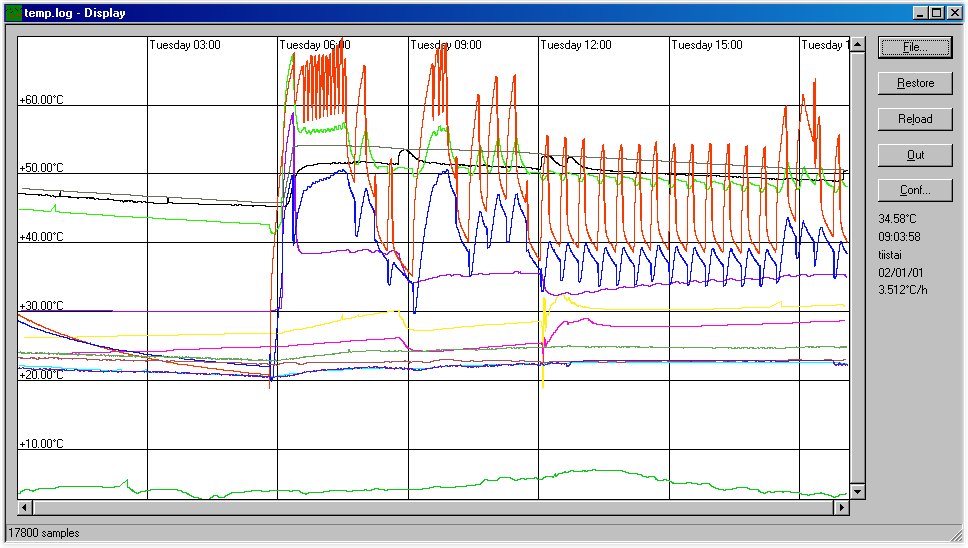

Mittaustuloksia voidaan katsella Display.exe ohjelmalla graafisesti.
Hinta MrSmartLog CD

MrSmart + 1-lämpötila-anturi  ( alue  -40 ..+130C)
Sopii esim huonetermostaatiksi. Maksimi sarjakaapelin etäsyys 300m. Laite sisältää digitaalisen lämpötila-anturin ( SMT160-30) ja sarjaliikennesovittimen . Käyttösähkö 7-12V 4mA otetaan sarjaliikenneliittimestä DB9/4 ja 7. Osoitteen vaihto ON -LINE. Muutokset talletaan sisäiseen EPROMiin.
Tilaa samalla MrSmartLog tiedonkeruu ja graafinen tulostusohjelma CD:llä

MrSmart 3-lämpötila-anturia (lämpötila-alue -40 ..+130C)

sarjaliikennekysely 2400 bps:llä  #TT01
Vastaus $TT00+23.4<CR>
Kolme  digitaalista lämpötila-anturia samassa laitteessa.
Mittausalue +130.0..-40C, resoluutio 0.1C
Sarjaliikenteellä  hoidettava osoiteenvaihto.
Vaihda laitteen osoite 0->2 sanomalla #TC01.
Sen alkuperäinen arvo oli 0, uusi arvo on '1'
Myös digitaali IO-luku käsky #TI00. Vastaus $TIFF eli FF on 8 bitin hexluku
Mukana  3 kpl SMT160-30 digitaalista lämpötila-anturia 20 cm kaapelissa. Käyttöjännite PC:ltä..
Useita smart-protokollaa käyttävää laitetta voi olla samassa sarjaliikenteessä.
Ulkomitat 50*45*33 mm, anturijohdot 200mm, Käyttöjännite 7-12V  0.2mA.
Katso MrSmart käsikirjaa pdf-muodossa ja MrSmart + 3 anturia   .
Graafinen mittaus-, säätö- ja talletusohjelma MrSmartLog  PC:lle


MrSmartAdc 5*10bit adc 0-5V, 8*digitaalianto 5V 20mA, 5*Digitaalitulo 0..5V
ja yksi lämpötilakanava. Tulot sopivat suoraan esim. TI valoantreille TSL251.
Sarjaliikennekysely 2400 bps:llä
Anlogia kanavakomennot  0-4 : #TA00 , #TA01 , #TA02 , #TA03 tai #TA04
Vastaus $TA001023<CR>
Lue digitaalitulo ( 0-6) #TI02  lue input kanava 2
Vastaus $TI021<CR> input 2 on "1"
Ohjaa rele 0 päälle (0-7) #TR001
Vastaus $TR001<CR>
Lämpötilaluku  #TT00
Vastaus $TT00+23.4<CR>
Optio 1 ( +€8.4) Lämpötila-anturi SMT160-30 mittausalue +130.0..-40C, resoluutio 0.1C
Sarjaliikenteellä  hoidettava osoiteenvaihto.
Vaihda laitteen osoite 0->2 sanomalla #TC02.
Sen alkuperäinen arvo oli 0, uusi arvo on '2'. Laite vastaa nyt komentoihin esim. #TT20
 Käyttöjännite PC:ltä
Useita smarT-protokollaa käyttävää laitetta voi olla samassa sarjaliikenteessä.
Ulkomitat 50*45*33 mm, lämpötila-anturijohdot 200mm, Käyttöjännite 7-12V  0.2mA.
Katso MrSmartAdc käsikirjaa pdf-muodossa ja hinta hinnastosta
Mukana ilmainen smarTLog tiedonkeruu ja graafinen tulostusohjelma.

smarTDos tiedonkeruu ohjelma DOS koneille
Hyödynnä vanhat PC tiedonkeruuseen

--
Sensors.ini tiedosto nimi, komento , offset, gain ja laatu maksimi 64 kanavaa
"Lämpö","#TA00",0,-0.1,"C"
"VALO","#TA01",0,0.3,"Lux"
---
Excel yhteensopiva lokitiedosto 200102.log lämpötila ja luxit
15:41:56,1,-14.23
15:41:57,0,23.2
Kysy lisää smarTDos ohjelmasta pri@sci.fi

Kosteus-anturit:
Anturin teksti alasapän , kolo ylöspäin
Honeywell  3*5mm , 3 nastaa 5V, HIH-3610-B Kosteusanturi  0.8-->4.6V
Analoginen kosteusanturi, tarkuus 5-9%. Hyvä lineaarisuus 0.5%

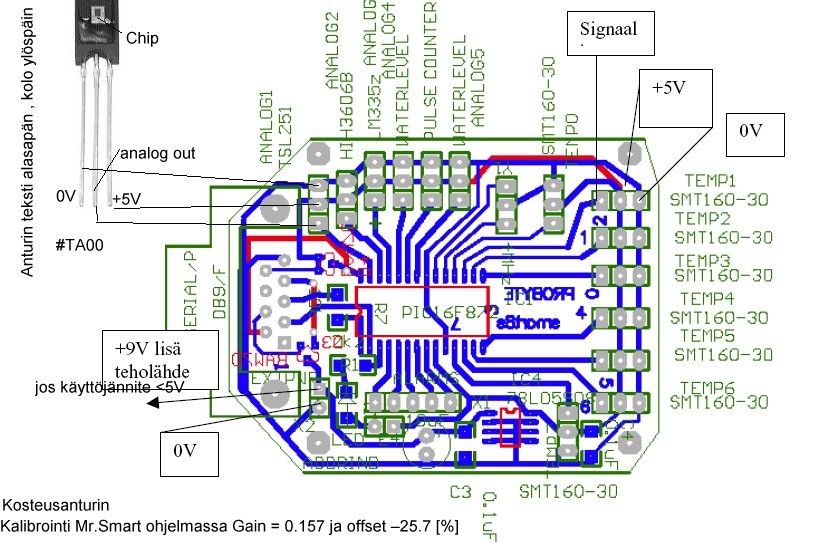

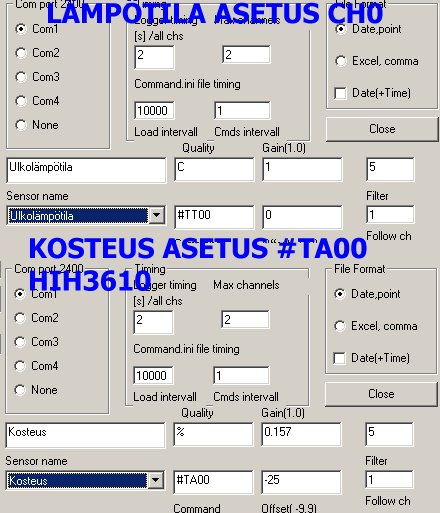

HIH3610b ksoteusanturin mekaaninen kytkentä Probyte MrSmart  digitointilaitteeseen

Senririon  SMTxx sarja
Kosteus ja lämpötila-anturi
2-johto liitäntä 100mm maksimi, pienikokoien 1.27mm 4 johdinta
Pienikokoinen ja vaikea protokolla, muistuttaa I2C:tä
Vaatii monimutkaista floating point laskentaa, driveri, pitää tehdä itse.
Hyvä tarkuus kosteudelle 2%, lämpötilalle 0.2C
Käytetään Probyte Junior sääanturissa

Siemens kosteusanturi B59890-C120-A170
PTC vastus , koko 4mm,  25mA 25C, 19,5mA 70C, R 25= 150Ohm, max jännnite 265V
Tälle anturille sopiva 8-kanavainen kosteusdataloggeri PROBYTE HUMLOG*8 ASCII sarjaliikenteelle  9600bps
Ulkoiset anturit, 24V DC, LED toimintailmaismet  liitetään DB9 liittimeen, anturit eivät kuulu hintaan.
Sopii esim rakennusteollisuuden kosteustutkimuksiin. Käyttäjä esim.Tampereen Teknillisen  Korkeakoulun pohjatutkimusosasto.

Lämpötila-anturit:

1. Smartec SMT160-30

PWM=0.32+0.0047*T  (T= Celsiusasteet, PWM on pulssisuhdemuunin 1...4 kHz taajuudella)
Tarkkuus ( valmistajan Smartechin mukaan)  0.7C, lineaarisuus 0.2C, kohina 0.005C. Softakalibrointi kannattaa tehdä itse sovellusohjelmassa.
Käyttölämpötila -45,.. +130C. Tätä anturi voi suoraan käyttää analogisesti ja digitaalisesti!
Itse olen käyttänyt tätä jatkuvasti mm 85 C lämpöisessä pannun kuumavesiputkessa ja ulkolämpötila-anturina.
TO-92 kotelon kytkentä:
 .-----.
 | OOO |
 | OOO | pwm= 0.320+0.00470*t ( t= Celsius aste)
 |_____|
  | | |
  | | |
  1 2 3
(1) Output  vihreä johto
(2) Vs  = käyttöjännite 5V ( 4.75 -7V) Virta 160uA  ruskea johto
(3) 0V maa   valkoinen johto
Edut: edullinen ja tarkka. Paras valinta prosessorien yhtetyteen
Valmis  MrSmart-sarjaliikennepiiri ratkaiseen anturi ja ohjelmintiongelman .
MrSmart  suora PC:lle

 2. TMP03 Analog Devices
 PWM-malli kuten Smartec, mutta kalliimpi. Ei kalibrointikaava.
Saatavuus heikko, kallis

 3. AD590K 1uA/degK Analog Devices virtaviestimalli
Virtaviestilämpötilamittari   TO-18, -55C to 150C
Haitat : Analoginen, kallis. Käyttö vaatii datalehtien peruusteellista tutkimista ja ymmärtämistä,
koska piiriin liittyy myös virta-alueen ohjelmointi.
Edut : Virtaviesti on luonnostaan sopiva pitkille etäisyyksille.

 4. Diodi 1N4148  tai transistorin kantamitteriliitos (esim. BC547 kanta/emitteriliitos)  2.2mV/C

Haitat: vaatii operaatiovahvistimen ja analogiamuuntimen.Offset ja vahvistus kalibrointi hankala tehdä kotikonstein
Edut: halpa ja yksinkertainen

 5. NTC-vastus

Haitat :Epälineaarinen, kalibrointi vaatii 3 asteen yhtälön tai taulukon, jokainen NTC vaatii oman kalibroinnin.
Edut: Edullinen. Kun kalibrointi on tehty, saadaan lämpötilalle hyvä erottelu ja tarkkuus. Pienikokoisia malleja.
Näitä on helppo käyttää pienillä mittausvirroilla. Mittaus tehdään yleensä jännittenjakona, jolloin vältytään mittausvirtageneraattorilta.

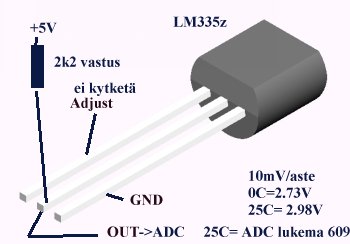

 6. LM335z.

TO-92 kotelon kytkentä:

LM335 datalehti http://www.national.com/ds.cgi/LM/LM135.pdf

 .-----.
 | OOO |    OOO = litteä tekstipuoli
 | OOO | Vo= 10mV/ Kelvlin ( = 2.73V 0 C)
 |_____|
  | | |
  | | |
  1 2 3
(3) Gnd
(2) V0  = kytke 2k2 vastus +5V
(1) Adj  =  ei kytkentää tai 10k trimmerin keskiliuku, jonka muut  päät kytketään johtoihin 2 ja 3
National Semiconductors ja SGS valmistaa näitä puolijohdeantureita.
Toimii kuten zener eli vaatii etuvastuksen, jotta jännitetä voi mitata
TO-92 kotelo 10mV/C 0C = 2.73V Lämpötila-alue , -40C to 100C tatkkuus 1 aste
Kätevä käyttää tavallisten AD-muuntimien kanssa.
Sopii erinomaisesti monikanvaisiin lämpötilamultipleksereihin.
Tätä käytetään PROBYTEn 40 kanavaisessa dataloggerissa
Haitta: vaatii ad-muuntimen jota ei halvimmassa PIC16F628  ole
PIC16F872 ( 28pin)   PIC16F88 ( 18 pin adc ) ja  18Fxxxx   on 10 bitin ADC , PIC16F73 on 8 bitin muunnos
Datalehti pdf

7. PT100

Platina-anturi .Perusvastus 100ohmia 0C:ssa ja  noin 138.51 ohmia 100C,
Mittaus-alue -50 .. +500 C ( myös 800C).
DIN A luokka on IEC ja DIN normien määrittelmä.
DIN B luokka on epätarkempi ( 0.5C 0C:ssä) kuin A-luokka ( 0.25C 0C:ssä).
Platinan vastuspolynomit lämpötilan funktiona tunnetaan kolmanteen asteeseen saakka.
Platina-antureita myydään myös osaluokkatakkuuksia 1/2, 1/3  ja 1/4 tarkuudella.
Nämä ovat puolta, kolmasosaa  ja neljäsosaa tarkempia kuin DIN A luokan anturi.
Haitta: Jos vastusmittauksissa käytetään tarpeeksi virtaa tulee omalämmitys ongelmaksi.
Siksi on keksitty suurempiohmiset platina-anturit 300,500,1000 ja 2000 ohmia .
Esimerkiksi DIN 1/3 tarkkuus on +-(0.1C + 0.0017t) ja lisäksi 0C arvo voi vaihdella  +- 0.04 ohmia
Perus DIN A mallin tarkkuus on +-(10.15 +0.002t). t on oikea lämpötila C ja lisäksi 0C arvo voi vaihdella  +- 0.06 ohmia.
Vastuksenmuutoskerroin  alfa on noin  0.003851 +- 0.000004 ohmia/C yhtä ohmia kohden 0 asteen kohdalla.
Toimintanopeus riippuu monesta tekijästä, mutta ilmassa (v=1m/s) se on noin 10s ( 90% muutos) ja vedessä
se on 0.3 sekunttia.
Esimerkkejä mekaanisista mitoista on 1.7*3.2*1 mm ( CRZ-1632-100-A-1)
Omalämmitys pitää huomioida seuraavasti:
 delta T = P/EK
Kaavassa delta T on omalämmityksetä johtuva lämpötilan nousu.
P= i*i*R/1000 mW
EK on omalämmityskerroin mW/C, joka taa riippuu mittausväliaineesta. Esim .Ilma ( 1m/s) se saattaa olla 2mW/C
 ja hiljaisessa vedessä 12 mW/C
Yleensä suositellaan mittausvirraksi alle 1mA  100 ohmin antureilla.Liitäntä tehdään Kelvin periaattella eli nelinapaisesti
Tarkenpi kaava:

Rt = R0 * (1 + A* t + B*t2 +C*(t-100)* t3)

A = 3.9083 E-3
B = -5.775 E-7
C = (alle  C) -4.183 E -12
C= (yli  0 C) =0

Alla PT100-2 tyypinen pinta-anturi

Lisätietoja: Hayasi Denko CO, LTD

Alla PT100/4-20mA muunnin  tarkkuus  0.25C  -200 ..800C .
2- tai 3 lankaliitäntä.

Flextop 2201 muuntimen  voi  ohjelmoida toimitalauleet, kalibroida ja kerätä  tietoa PC:lle FLEXPROGRAMMER /PC lisälaitteella  8223903


Mukana PC ohjelma, ohjelmointilaite ja kaapelit

Alla virtasilmukkamittauksiin sopiva mA mittari DPM420, 4-20mA alue, ei tarvitse ulkoista virtalähdettä, 3digit, desimaalipiste aseteltava.
Helppo käyttää esim 0--800 C alueella 11mm (0.43") digitin korkeus aj LED taustavalo

Alla PT100 anturille mittari ,  DTM1000

200mV ,3 1/2 digit Poweri 5V 50mA

32.5mm (1.28") pyöreä reikä

8. Pt500, Pt1000 ja Pt2000
Platina-anturi jonka vastus xx ohmia 0C.
Näitä ei ole normioitu DIN tai IEC-normeissa, mutta ne ovat käteviä suoran kytkennän takia AD-muuntimille.

  Käyttämällä elektrometriä ei tarvita mitata muuta kuin PT100-anturin ylä aja alapään jännite.


9. Termoelementit

Alla K-anturi invar--metallisuojaputkessa  ja 1/8 tuuman kirtistyshelmi pakoputkeen  01200C

All K-puikkoanturi

Jos kaksi eri metallia muodostavat suljetun virtapiirin ja liitokset ovat eri lämpötilassa, piirissä kulkee virta jonka sähkömotorinen voima  riippuu materialeista ja johtojen lämpötilaeroista. Saksalais.virolainen Johan Seebeck keksi tämän 1821.  Leopoldo Nobili kirjoitti "Description d'un thermo-multiplicateur" kuvauksen thermoelementeistä galvanometreistä.
Kirjoutus julkaistiin "Journal Bibliotheque Universelle des Sciences" lehdessä, Belles-Lettres et Arts, 1830, 44, 225-234
esim K-tyyppi 40.3uV/C lämpötilaero mittausmenetelmä.

toimii 1200C saakka
Edut: suhteellisen edullinen korkeille lämpötiloille
Haitat: vaatii mikrovolttitason vahvistimen ja refenssilämpömittarin, esim. puolijohdelämpömittari tai diodi.
Termoelementit mittaavat aina vain lämpötiloeroja, ei abosoluuttista lämpötilaa .
Menetelmällä voidaan tehdä tuhansien amperien virta. Tätä käytettiin, ennen kuin keksittin miten sähköä voidaan tehdä genereaattorilla.
Mikä on termoelementin sisäinen vastus. Jos et tiedä mittaa.

Tehtävä: Miten tehdään kännykkälaturi termoelementeillä ( rauta/kupari)  hiihtoretkellä. Teholähde on nuotio, jossa on 500 C lämmintä.
Onko tälläisiä laitteita olemassa? Paljonko laite painaa 12V 0.5A teholla?
K-anturin muuttaminen esim. mA viestiksi vaatii K/mA muutimen

10. DS18S20 Dallas 1-wire lämpötila-anturi  TO-92

Haitat: Ryömii kosteassa, vaikea ohjelmoida. vaatii 100-200% enemmän johtoja kuin valmistaja sanoo
Huono tarkkuus. Aikaisempi malli DS1820 oli tosi surkea, siksi se poistuikin markkinoilta.
Uusi DS18S20 on pienempikokoinen ja joidenkin mielestä jopa toimiva.
Edut: Netissä (Ari Kalliala) valmiita ohjelmia
Erään käyttäjän kommentteja:
Anturi ei tykkää kosteudesta. Jos pudotan tipan vettä anturin TO92-kotelon
päälle, alkaa se näyttää -0,0625. Kun veden kuivaa, toimii OK. Sama juttu
tapahtuu, jos ilmakosteus on liian suuri ja anturin pinnalle tiivistyy
vettä. Onko tästä mainintaa jossakin spekseissä? Miksei siitä kotelosta ole voinut tehdä
kerralla tiivistä?

11. DS1620 Dallas SPI-anturi DIP8 0.5 astetta
Edut: helppo käyttää ja ohjelmoida
Haitat: Epäkäytännöllinen kotelo DIP8

12.DS1621  Dallas I2C-lämpötila-anturi DIP8 0.5 astetta
Edut ja haitat: samat kuin DS1620:lla
I2C on hankalampi ohjelmida kuin SPI-DS1620, mutta johtoja tarvitaan vain kaksi+ poweri+ maa.

13. DS1624 Dallas I2C-tarkuuslämpötila-anturi DIP8 resoluutio 0.03 astetta
Edut ja haitat: samat kuin DS1620:lla

14. Elohopealämpötilamittari
Tarkin, kaikki TTKY:n kalibroidut mittarit ovat elohopeamittareita.
Haitta: Tietokoneliityntä hankala tehdä elohopemittarille

15 IR-lämpömittarit

 IR-lämpömittari, käsikäyttöinen pyrometri, IR-kamera, valokaapelin vaiheen siirtyminen,
Äänen aikamittaus muuttuu lämpötilan ja ilmanpaineen mukaan

16. Prosessorin ( PIC12C508 tai 16F628) sisäinen oskillaattori ryömii lämpötilan mukana.
 Tätä voi käytää hyodyksi tekemällä lämpömittarin, jossa ei ole lainkaan ulkoisia antureita.
Pieni tehtävä: miten mitaat ryömisen?  Samalla oskillaatorillako?

17. Sensirion SHT11

Digitaalinen lämpö- ja kosteusmittari.
Toimii hyvin, mutta erittäin hankala ohjelmoida. Pienikoinen ja vaikea liittää.

18. Galileon pullot

  Käyt katsomassa leluliikkessä miten eri painoiset pullot kelluvat vedessä lämpötilan mukaan.

19. Alla USB lämpötilalogger  USBLOG 16k
Alue  -25 .. +80°C 16,384 mittausta, ilmainen USB WIN ohjelma mukana
Mitausväli 10 s- 12 tuntia , 1 vuosi pariston kesto

smarTLog32k on 32kbyten EEPROMilla varustettu kosteus, lämpötilaloggeri, 9V ,
Mittaus aika:  2 vuotta tunnin välein, Itsenöinen paristo,RS232 laite. Graafinen tulostus


 TEMP40 dataloggri
40 kanavainen jäätymissuoja, dataloggeri ja hälytysrele, LCD-näyttö, PC/Modeemi ohjattava, talletus EEPROM
/tai PC/kirjoitin, Yksilöllisesti asetettavat hälytykset ja kalibroinnit, alimmat lämpötilat muistiin EEPROMiin.
Katso käsikirjaa PDF-muodossa Edullinen, sisältää 6 anturia, sarjakaapelin, powerin ja mittalaitteen



Rinnakkaiporttiin IO-ohjaus ja mittauslaite PRO98:

PRO98( täydellinen käsikirja pfd-muodossa) on yleiskäyttöinen ja mahdollisimman helppokäyttöinen tiedonkeruu- ja ohjausyksikkö PC:n rinnakkaisporttiin
 11*10 bit analogia-digitaalimuunnin (25us-muunnosaika TLC1543-muuntimella), 5V alue, 16 bit digitaali tulo  0-24V alue , 8 * releohjain 4- 24V alue 0.5A /rele , 1*8bit DA 0.5A 10 tai 2.5V alueet (Analog Devices AD558-muunnin), softadriverit lähdekoodeina (C-kieli ) ja valmiina disketillä. Windows-grafiikka/tiedonkeruuohjelma niille jotka eivät halua tehdä itse ohjelmaansa erikseen (WinPro ). Tämä on harvinaisen täydellinen ja valmis mittauskortti PC-ympäristöön. Useimmissa muissa laitteissa on vain AD-muuntimia, vain digitaalituloja, mutta ei kaikkea yhdessä ja samassa laitteessa. Hintakin on edullinen. Harvoin saa myös lähdekoodin laitteen mukana!
Mittausalueita voidaan helposti laajentaa. Sovelluksia on mm. Pisarlle Pitemäälle kilpailuauton viritysdynamometri,  moottoripyörien viritys/dataloggeri,  sairaala-automaatio, loistehomittaukset, tehomittaukset, lämpötilavalvonta jne. Laite tarvitseee vain 25-napaisen koiras/naaras kaapelin  ja pienen 12V 0.5A pistoketeholähteen  . Ohjelmissa on valmiina optiot eri rinnakaisportiosoitteille. Ohjelmat toimivat myös WIN9x-ympäristöissä.
  Myös FASTADC  on samanlainen mittalaite, mutta siinä ei ole releohjauksia.

MrSmartLog Graafinen tiedonkeruu- ja ohjausohjelmisto WIN9x/NT4-ympäristöön ( 32-bit)  CD:llä


Yleisimmät mittaukset ja säädöt ovat lämpötila ja kosteus.

Käyttämällä vanhoja tietokoneita mittauksiin  ei ohjaus- ja  säätölaitteetkaan ole ylivoimaisen kalliita.  Mutta miten saada mittaustieto tietokoneeseen? Erilaisia AD-muunninkortteja on saatavilla. Useimmat alkavat olla PCI-väyläisiä ja ne vaativat vähintään 32-bittisen käyttöjärjestelmän. Korttien hinnat alkavat €1300:- markasta ja ohjelmat €2500. Lisäksi pitäisi käydä viikon kahden kurssit, jotta voisi aloittaa ohjelman tekemisen. Hmm.., kuulostaako tutulta? Jos olet törmännyt samaan asiaan, lue eteenpäin.

 Smart-tekniikka

Smart-tekniikka sallii useiden antureiden ja ohjauslaitteiden liittämisen suoraan PC:n sarjaliikenneväylään ilman erityisiä mittauskortteja.
Smart-laitteet sisältävät itsessään anturit, ad-muuntimet ja prosessorit, joissa tieto käsitellään RS-232-portin vaatimaan ASCII-muotoon. Jokainen laite on suoraan väylässä kiinni ja sitä voidaan kutsua omalla osoitteellaan. Smart-laite vastaa vain omaan kutsuunsa suoraan selväkielisellä ASCII-sanomalla. Ohjaus voidaan tehdä internetin tai TCP/IP verkon välityksellä pienellä ohjelmalla, joka välittää tietoja sarjaliikenteelle ja sarjaliikenteeltä TCP/IP:lle.


Yksityiskohdat

Laitteistoliitäntä

Smart-laite tarvitsee RS-232-liittimestä ( D9) TX(3),RX(2) ja maajohdon(5). Käyttöjännite DTR (nasta-7).
Jos laitteita   paljon, väylässsä ,  +12V volttia voidaan ottaa ulkoisesta laitevirtalähteestä.
Kaikki laitteet kytketään väylään rinnan. Miten se on mahdollista? Joka paikassa on kerrottu, että RS-232-laitteita voi olla vain kaksi samassa kaapelissa? Normaalisti PC:n sarjaportti on aina aktiivinen ja mikään  toinen laite ei voi olla yhtäaikaa samalla väylällä aktiivinen.
Smart-laitteet eivät kuitenkaan ole PC:tä, vaan PIC-pohjaisia prosessoreita, jotka osaavat olla aktiivisia vain silloin kun niiltä kysytään jotain.

Komentosanoman muoto PC:ltä

Tiedonsiirtonopeus on  2400 bps, 8,N,1, jotta yksinkertaisetkin PC-ohjelmat pystyisivät ottamaan sanomia vastaan.
PC kysely lämpötila-anturille 00
 #TT00<CR>
PC kysely kosteus-anturille 01
 #TA01<CR>
# on sanoman alkumerkki
T tai H on anturin lajimerkki
00 on kaksimerkkinen osoite, joka voi periaatteessa olla mikä tahansa ASCII-merkki, mutta numerot ovat käteviä käyttää.
<CR> on rivinsiirtomerkki ASCII 13, jota ei varsinaisesti tarvita, mutta sanomaliikennettä seuratessa, näytöstä tulee siistimpää.

Vastaussanoman muoto PC:ltä

Vastaus  lämpötila-anturilta 00
 $TT00+23.45<CR>
Vastaussanomassa on eri alkumerkki, jotta kehittyneemmässä versiossa (SmarTLoop)-sanomat pystytään lajittelemaan.
Vastaus  kosteus-anturilta 01
$TA000059<CR>

Smart-laitteet on kerrottu paremmin sivulla smart.htm


SmartDisp4 ISO Lämpötila ja kellonäytö -

On neljä isoa, 100mm korkeaa, seitsemänsegmentti LED-numeroa.
Näyttöyksikkö Smart-tiedonsiirtolinjaan
Mitat 400*250*40 mm
Käyttöjännite 15VDC 0.5A
Osoite neljällä dip-kytkimellä
Lämpötilanäyttö esim. -23.5


Hinnat  Soita 03-2661885  tai katso verkkokaupasta http://www.probyte.fi/oscom
smarTLog WIN9x/Nt4 32-bitin softa datan talletus Excel-muodossa  ja graafiinen esitys   .
Optio MrSmartTempHum  kosteus ja lämpötilamittari -.
MrSmart +1 lämpötila-anturi
MrSmart + 3 lämpötila-anturia  1.8 m anturikaapeltit


MrSmartTemp 40 on 40 kanavainen lämpötilavalvontalaite
PC-ohjelmitava, itsenäinen, hälytysrele, kanavakohtaiset kalibroinnit, LCD näyttö, kanavakohtaiset hälytysasettelut, tiedostontalletus PC:lle, sopii suoraan kauko-ohjaukseen ulkoisen tai laitteen sisäisen modemin avulla.
Monia optioita.  . Pyydä käsikirja sähköpostilla. Tämä laite sopii paremin kaupallisiin tarkoituksiin valvontalaitteeksi kuin harrastajan kotiautomaatiolaitteeksi.
   Mitat 380*250*60 mm



Kysymyksiä ja vastauksia
Kysymys #1 Pystyykö noita MRSmart:n mittausjohtoja jatkamaan?

Vastaus #1 Mitä vaan voi tehdä omalla vastuulla!
Pitkillä ( > 2m) johdolla anturi ei toimi kunnolla, vaan sen powerin (keskimmäinen johto) ja maan (oikea edestäpäin) välille on laitettava suodatuskondensaattori, esim. 0.1-1uF keraaminen tai tantaalikondensaattori.
Kaikille kuitenkin suosittelen sarjaliikenteen käyttämistä siirtomediana, tulee vähemmän ongelmia kuin nopesta PWM-signaalista.
smarT8 on myös yksikanavaisena mallina, jolloin anturi on laitteen sisällä.
Tarvitset vain sarjaliikeennekaapelin ( esim. 10-napaisen nauhakaapelin, jossa on puristettavat D9-lattaliittimet)anturien välille.
Tietysti sinun pitää vaihtaa osoitteet eri antureille.

Kysymys #2 Onko MrSmart:lle Linux ohjelmaa?

Vastaus #2 Paavo Leinosen  on tehneet omat Perl Scriptinsä. Tässä toinen.
 Tarvitset vain yksinkertaisen sarjaliikenteen luku- ja kirjoituskomennot
Jouni Viikari on tehnyt myös omat versionsa. Ohje tässä
Alkuperäinen sarjaliikenneohje Perlille
Kysymys #3 Haluan mitata lämpötiloja kannettavalla laittella muistiin ilman tietokonetta?

Vastaus #3
Yksikanavainen paristokäyttöinen PocketLog  mittaa lämpötiloja -40..  125 0.5 asteen tarkkuudella 2048 kpl 1-99 min väleinen
Graafiset Windows ohjelmat seuraa mukana. Mitat 50*30*20 mm
Useampikanvaiset mallit: käytä smart8 anturia ja jotakin kannettavaa tietokonetta esim. Toshiba 1000 saa muutamalla satasella.
Sinne mahtuu vuosia tietoja 760 kanavasta. DOS-koneisiin löytyy smarTDos tiedonkeruuohjelma ja Win9x/NT4/W2K/XP- koneisiin MrSmartLog

Kysymys #4
Haluan mitata vesiaurinkopanelin lämpötilaa ja vesipatteriden lämpötilaa. Haluan samalla ohjata aurinkopanelin pumpun päälle, kun se on lämpimämpää kuin vesi. Onnistuuko tämä MrSmart:lla?

Vastaus #4
Kyllä tarvitset vain kaksi lämpötila-anturia ja yhden releen joka ohjaa pumppua päälle. Valmis ohjelmakin ,SMARTDOS,   on valmiina tiedonkeräykseen ja pumpun ohjaukseen. Se on tehty vanhoihin DOS-koneisiin sopivaksi. Tietysti voit tehdä myös tämän itse. Mitään salaisuuksia ei smart-protkollassa ole.

Linkki lämpötilamittaukseen

Alla kuva asiakkaamme Internet kotiautomaatiosivusta

Ja saman paikan sääennuste syyskun 9 päivä. Tarkkailkaa onko tämä tarkempi kuin Ilmatieteenlaitos!

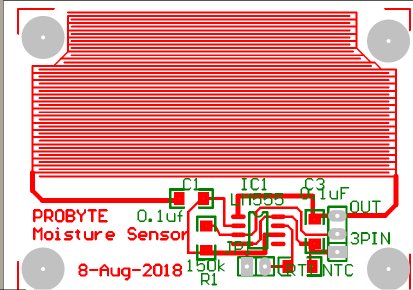

20 Hälyttävä kosteusanturi

Tämän anturin liitäntä esim GSMALARM kaukohälytyslaitteeseen

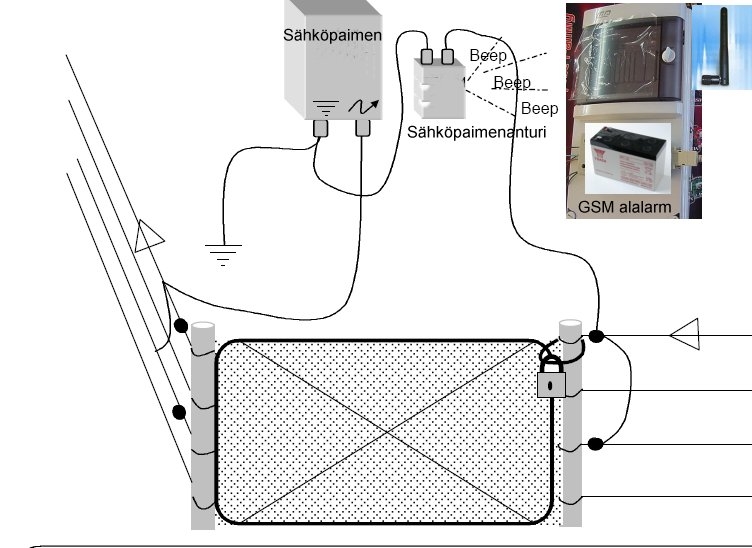

21 Sähköpaimenen etähälytyslaite GSM modeemin avulla

puh Probyte 03-2661885  oh3gdo@gmail.com
