Lämpötila ja kellonäyttö

Tässä on Helsingin kaupungin teatterin näytöksen osan aikamittaus
Kello on 179 mm korkea ja 430mm leveä.
Se näyttää minuutit ja sekunninnit kuinka paljon on näytöksen osuutta jäljellä.
Siinä on piemempi kello ja näppäimistö, jolla voidaan kello laittaa paikoilleen.
Vuosimalli 2016.

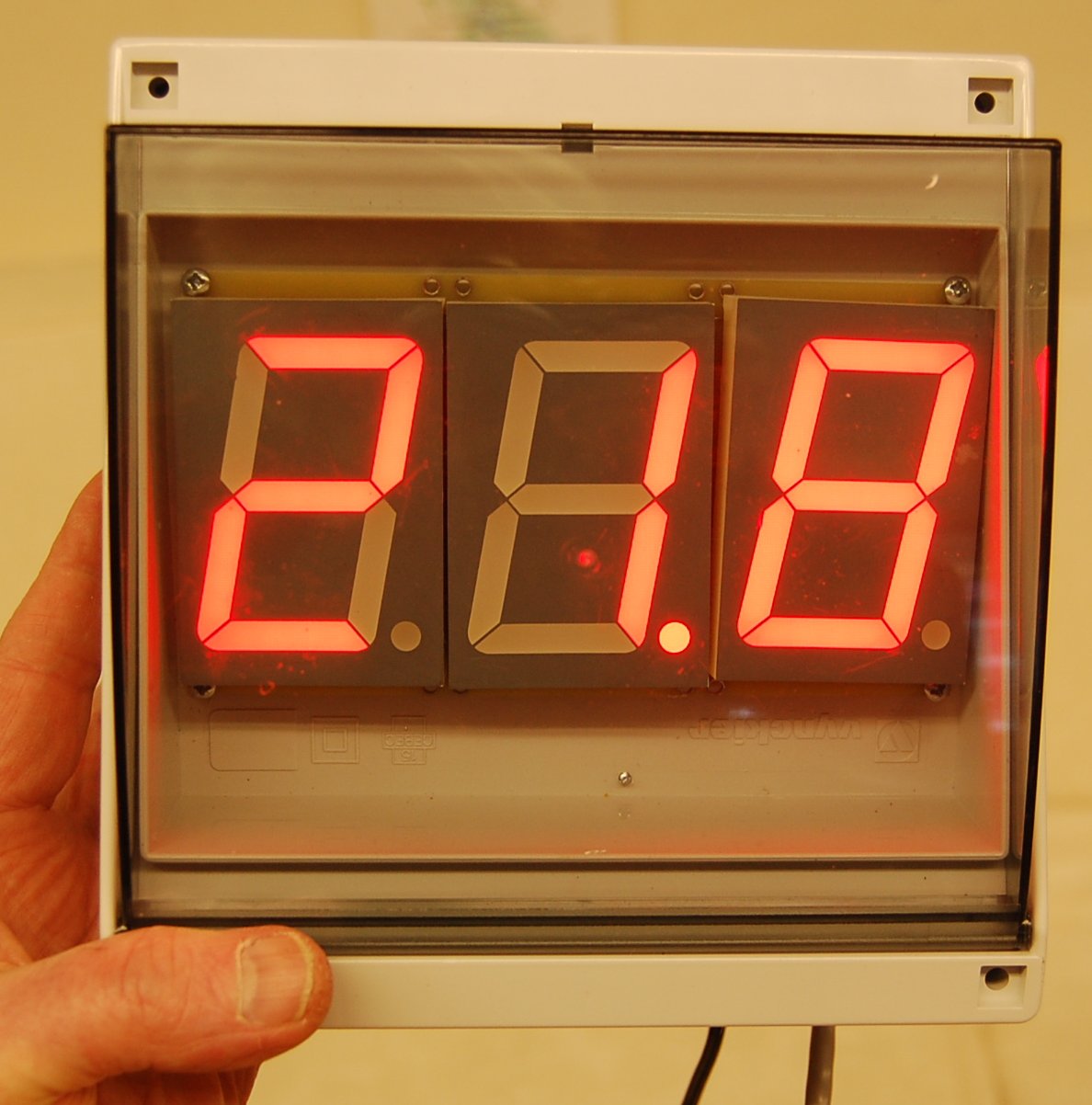

LED lämpömittari läpinäkyvässä asennuskotelossa

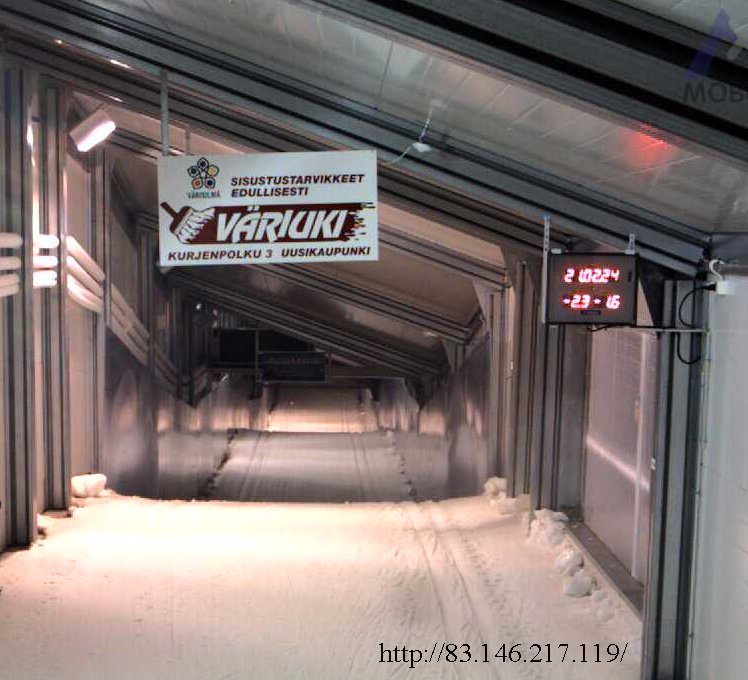

Katso videokuvaa Vakka-Suomen hiihtoputkesta Uudesakaupungista. Kuvassa näkyy Probyte kello ja lämpötila-mittari

http://83.146.217.119/




Uudenkaupungin hiihtoputken kello ja lämpömittarit ovat  tehty alla näkyällä Probyten LED tekniikalla
===========================================================================
Tapaturmanäyttö
Tämä laite laskee päiviä viimeisestä tapaturmasta.
http://probyte.fi/oscom/product_info.php?products_id=662&osCsid=4e78f57f9549085773316c4cfdf30fcc

Nollausnappi mukana, samoin teholähde, hinta 250e+ alv
Mitat 56*150*30 mm
Aika 999 päivää eli 2.7 vuotta, josta se jatkuu uudestaan 0:sta.






Tapaturmanäytön takapuoli
========================================================================


Liikeen oveen näyttö koska tullaan takaisin.
Neljä 56mm korkeita näyytöjä.
Ohjaus sarjaliikeneteellä, mukana kaapeli.
Näytön pimennys


========================================================================

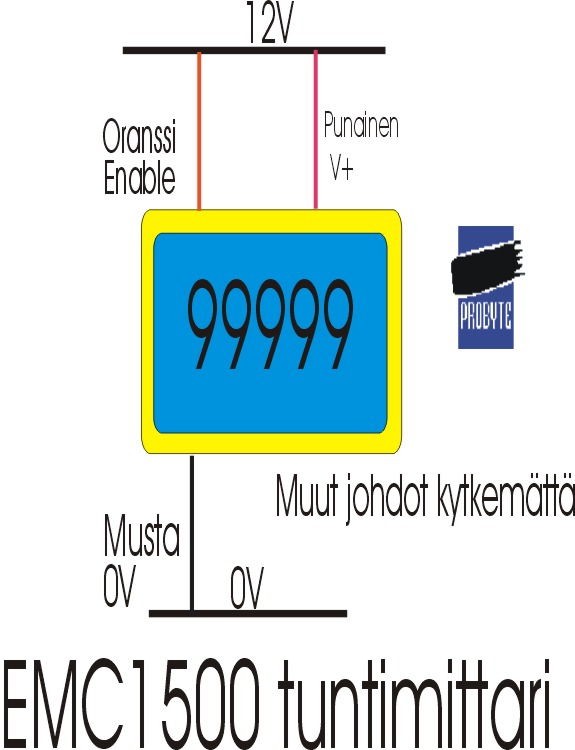

Tässä on kello, joka laskee aika 0-6553.5h
Nollausnappi Käyttöjännite 12VDC
Sopii esim. sahan asiakastöiden laskentaan.

=============================================

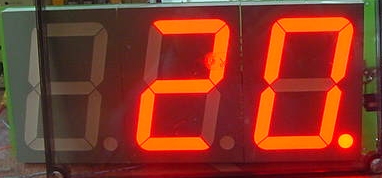

Uima-allas lämpöittari  2 kpl 3*100mm numerot, lämpötila anturin mittausalue 00.0-50.0C

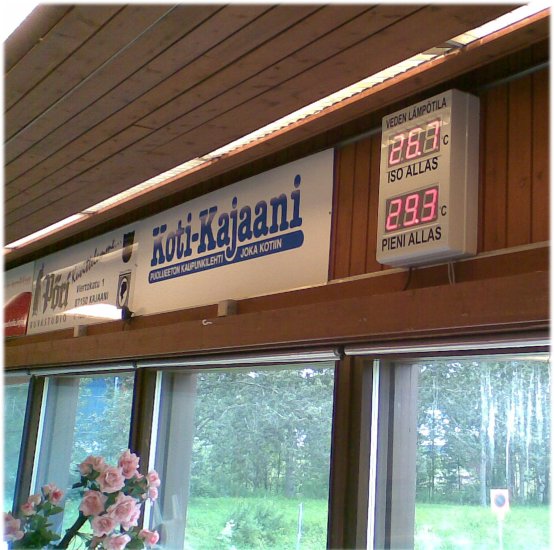

Yllä Kaajanin uima-allasnäyttö 2009
Samoja näyttöjä käytetään kalkinlevittimen tonnimääränäyttöinä Lohjalla 2009

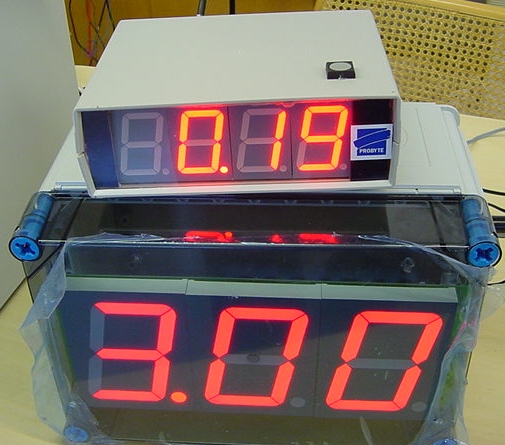

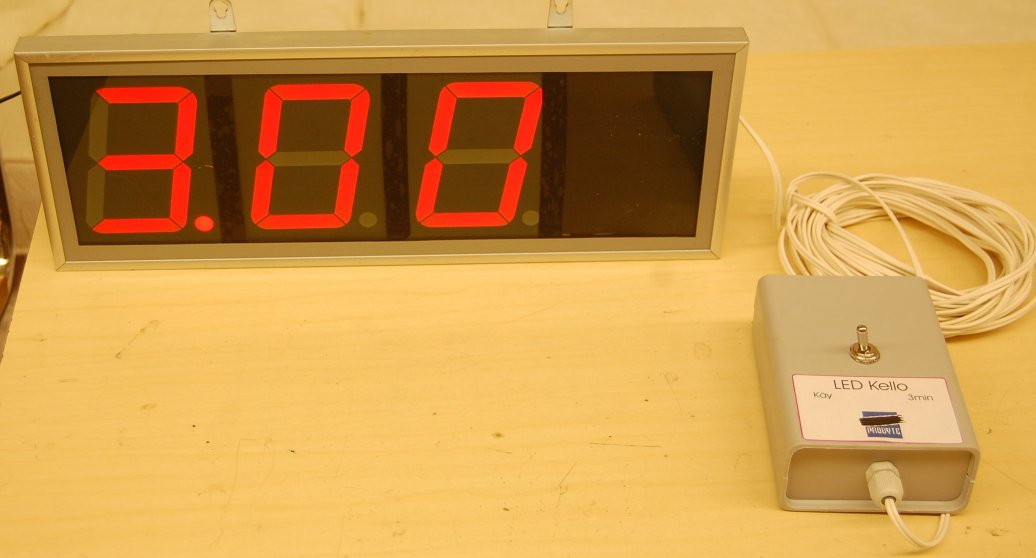

Alla MTV 3 SUB BB-ohjelmakello 2010.
Tämä laskee aikaa alaspäin. Kauko-ohjauin: Lanka tai radio:
Nollatessa aika menee kolmeen minuuttiin.
Vastaavasti teollisuuslaitoksissa  lasketaan päiviä ilman onnettomuutta.
999 päivää tai 9999 päivää ( 27 vuotta)
Modulit ovat itsenäisiä 12VDC toimivia. Sarjaliikenne 9600bps Sanomamuoto #123456789<CR>
Modulit sieppaavat sanomasta itselle oikean numeron. Jokainen moduli voi toimia myös itsenäisenä kideohjattuna kellona, joka antaa aikaa muille numeroille. Ohjaus voi tulla myös PC:n sarjaliikenteelltä tai USB:lta
Liitäntä : neljä johtoa+ 12,0V TX ja RX
Ulkomitat
: 152 *410mm.




Alla olevia näyttöjä käytetään tukkikuomien painonäyttöinä Enso-Gutzaitin Kaukopään tehtailla 2005- 2008

Näiden koko on 300 mm numerot


PD-4*55mm on neljän numeron kappelelaskuri (< 100Hz)  tai kierroslukumittari 0...999 rpm.
230VAC/12VDC käyttöjännitelähde sisältyy hintaan.
Ulkokotelon mitat 280*187*95 mm .
Näytön ulkomitat 150*55. Näytön numerot ovat 44.5mm korkeita
Kirkaat punaiset superlednumerot Hinta 500 euroa

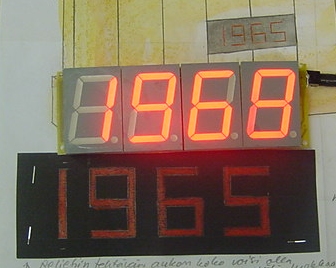

Alla kello 3*100mm numeroilla

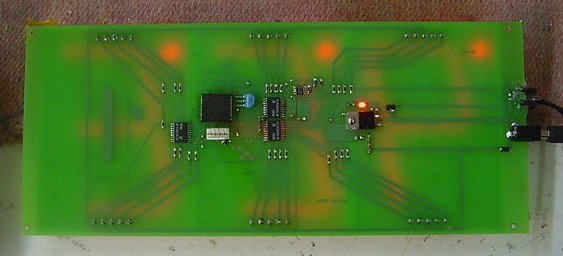

PD-3*100mm RS485/Lämpötila/Talon numeronäyttö kotiautomaatiolaitteeksi 600 euroa

Alla Kajaanin uimahallin lämpötilanäyttö ( 00.0 -50.0C )  ilman koteloa.

Käyttöjännite 12V DC Hinta 300 euroa

Kysy liitäntöjä : lämpötila, virtaviesti ( paino, paine,teho, nopeus, laskuri, aika. kallistus, päivät ilman onnettomuutta jne.)

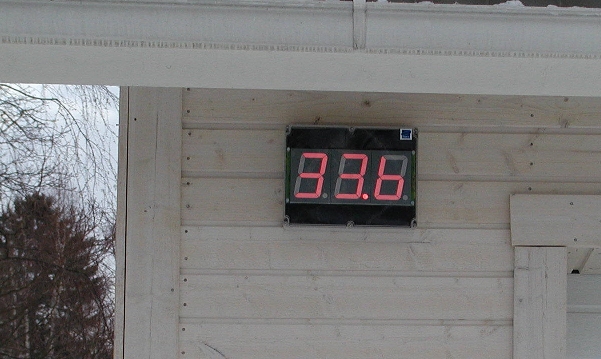

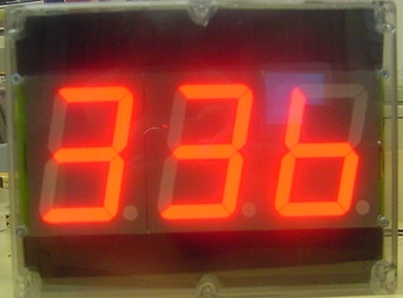

Alla kolmen numeron 100 mm superkirkas punainen näyttö sisältää staattisen numeronäytön esim. talonumeroksi 33b, lämpötilamittaus ja näyttö -50..99C, jännitemittaus voltteina esim. 4.99V tai 50.0V, 230V 10-bittia  0--5V.Itsenäisesti toimiva ja/tai ohjaus sarjaliikenteellä, numerot, pilkut ja  miinus-merkki ohjattavissa RS-232/RS-485 RJ-11-liitin, RS-485/RS232 muunnin, vaihdettavat osoitteet , monta laitetta samaan väylään, Käyttöjännite 12V 0.5A. Useita demoja ohjattavissa sarjaliiknetellä.
Sisältää lämpötilamittausanturin 500mm ja RS232 liittimien. Hinta 300 Euroa.
Optiot: Vedenkestävä ulkokotelo noin 220*200*120 mm  (€20), teholähde 230/12V ( €10), kosteusmittaus ( €100), IR-ohjaus (€20), tiedonkeräysohjelmisto smarTLog (€33)
Lue käyttöohjekirja ja kysy lisää

PD-4*56mm SUPERLED

PD-(2+2)*300mm kaksipuoleinen SUPERLED aikanäyttö
Käytössä jokaisessa ravikilpailuaareennalla Suomessa





PD3*300mm Lämpötilanäyttö ulkokäyttöön
Liitin 1:  12V 1A
Liitin 2: lämpötila-anturi 2m johdot


PD10-4TEMP
4-numeron  LED-näyttö Alla 56 *152 mm näyttö
Ohjaus:

Käytöjännite:
10VDC 0.5A
Erittäin selvä ja kirkas näyttö. Numeron korkeus  44 mm
Punainen,Vihreö tai keltainen
Matala pintaliitosmalli  20mm kokonaiskorkeus







Kaikissa Suomen Raviradoilla on alla olevat lähtöaikanäyöt. Niisä on kuljattalla alaspäin laskevä  LCD-kello . Tuomari voi sytytää päällä olevat keskeytysvalot. Näkyvyys 500mm

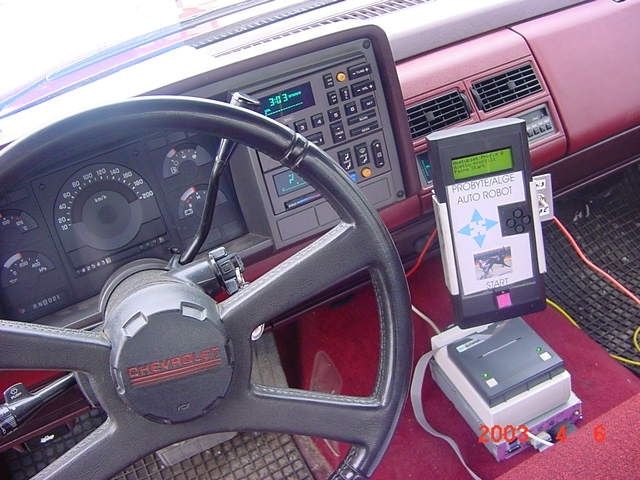

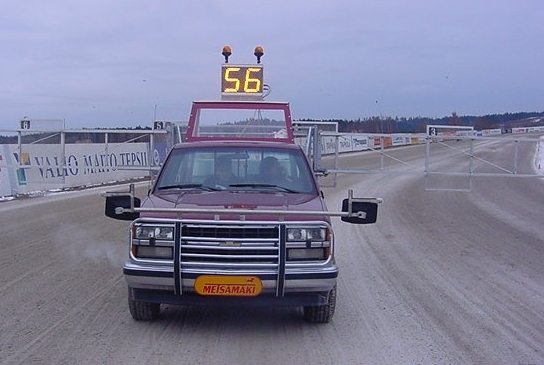

Ravikilpailut: Yllä Turun Hippoksen  PD-(2+2)*300mm  SUPERLED näyttötaulu kiihdytysauton katolla.4 numeroa, 2 eteen ja 2 taakse, numeron koko 300 mm. Ajajan paikalla istuu ratamestari  Hannu Ketola, mutta auto ajaa Probyte Autorobotti.
Ohjaus Hipposajastimella, joka on tehty yllä olevan näytön ohjaamiseksi. Siinä on eri mahdollisuuksia myös muihin urheilukilpailuihin, mm. pikajuoksun starttilaite. Tauluja toimitettu 2002 jokaiselle raviradalle Suomessa lokakuussa 2002. Hälytysvilkut katolla toimivat ennen lähtöä ja ilmasevat raviohjastajalle epäonistuneet lähdöt.



Probyten suunnittemat urhelukilpailulaitteet:

-MM-savikiekkokilpailuihin ohjauslaitteet automaatiheittimille ja pistelaskentalaitteet ( Olympiatrap jne) Kyprokselle ja Tampereelle
-Maksuautomaatit savikikkoradoille Kyprokselle ( Phone-O-Matic ja Nasta kiekko). Maksu perustuu koodinumeroihin, jotka kuluvat sitä mukaan kun niitä käytetään. Kolikkoja ei tarvitse käsitellä automaattisella savikiekkoradalla. Koodinumero tuotetaan printterillä. Kodiinumeroihin tulostetaan saamalla myös käyttöohjeet. Käyyttämättömät koodit voidaan palauttaa myyntipisteestä ostajalle.
-Painonnoston MM-kilpailulaitteet Lappeenrantaan 1985
-Jääpallon, jääkiekon ja pesäpallon peliohjauslaiteita Ulvila, Kuusankoski ja Lappeenranta .
-Keilailun ohjauslaitteita Tampereen Kylpylään ( System 300  Group Tampere). Ääniefektilaitteisto.

===================================================================


-Tampereen Teatterin mainostaulu ( 65000 lediä) 1985. Mitat 7000*2300 mm  Laitteessa on  2kW vihreä LED-teho.
Ohjauslaitteena oli Commodore 64 ja ohjelmointikielenä oli SuperForth. Ledejä päivitettiin 50 kertaa sekunnissa ja mainostietokanta voidaan tehdä eri mainoksista minuutin tarkuudella kuukauden ajaksi etukäteen. Grafiikka tehdään merkkigenraattoria muuttelemalla. Rakennuksessa olivat mukana teatterin valo- ja äänimiehet Putkonen ja Mäkelä. He siirtyivät myöhemmin Tapere-taloon vastaaviin tehtäviin. Nykyään Tampereen Teatterin mainos valo ei ole niin suuri. Se on kutistunut kuin pyy maailmanlopun edellä.

Koodia ohjauksessa on kokonaista 32 kbyteä. Aina kun ohjelmaan tarvittiin lisäyksiä, piti vanhaa koodia opimoida pienemmäksi. Kertaakaan 15 vuoden aikana ei minun tarvinnut korjata yhtään vikaa laitteistossa. Jopa Commododen hidas levyasema toimi 15 vuotta.


=======================================================================================

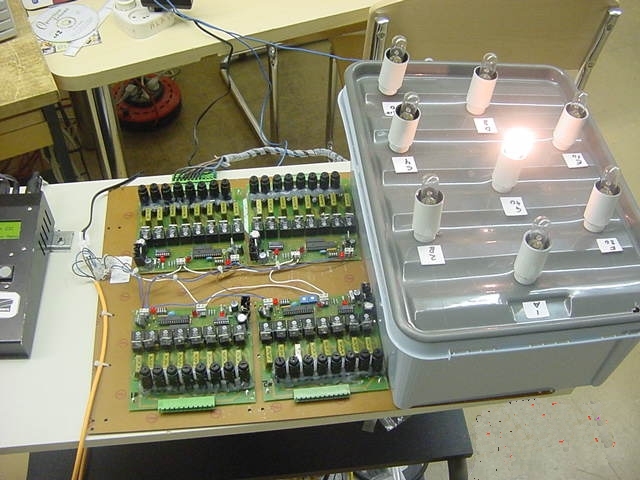

Neonlamppuohjaus PD-32   32  neonmuuntajaa varten

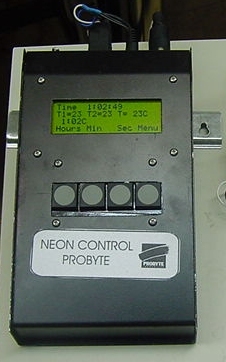

Kaukoohjain PK-32 sisältää kellon, 2 kpl lämpömittaria ja mainosteksi editorin.
Toiminta : kello, lämpömittari 5 m kaapelit, mainosnäyttö aseteltavat ajat.
Neonohjauslaite on kauko-ohjattu  nalinapaisella puhelinkaapelilla :
32 neonputken ohjaus 0.6A 230VAC.




======================================================================================
PD-100-4  LEDNÄYTTÖ
Helsinkiin hotellin lämpömittari Celsius/Farenheit  näyttö  vuonna 2001, 4* 100mm LED numerot

======================================================================
PD-500-6 LÄPPÄNÄYTTÖ
Lohjan, Raision ja Kuortaneen urheilukentille 3m *0.5m läppätauluohjaus, kello, 1/100 sekunnit. Itsenäinen ja   maalikamera/kellosarjaliinenteeseen sopiva malli 2002 ja 2003.
Akku sisällä, toimii myös auton katolla ja hiihtokilpailuissa metsässä.

---

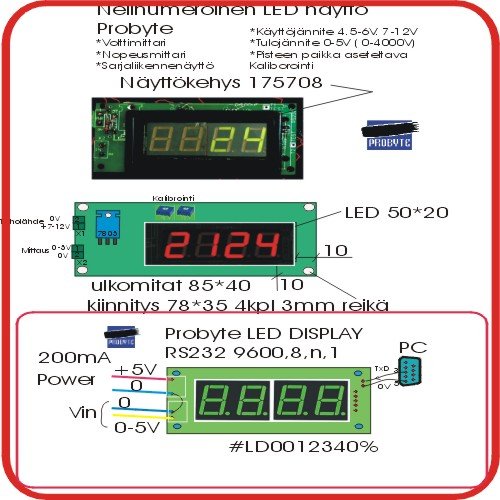

Alla 4 numeroinen 0.5" (12mm) LED-panelimittari, joka voidaan ohjelmoinda erialaisiin tarkoituksiin:
Volttimittari, kappalelaskuri, alaslaskuri, matkamittari, nopeusmittari ( tieto GPS:stä) , paikoitusmittari ( pulssianturi) , Lambda-mittari, lämpötila-mittari,

 4-20mA näyttö, kierroslaskuri, kierrosnopeuslaskuri, auton pakokaasulämpömittari (0-1200C, moottorikäyttöiset liiitovarjot), akun latautilamittari, räjäytysgeneraattorin latausjännitemittari (0-4000V), johtavuusmittari, paine- ja korkeumittari (helikopterit, lennokit,  liitovarjot)

Alla 14 mm LED näyttö 4 digitiä. sarjaliikenneohjaus, 100 laitetta voi olla saman sarjaliikenteen perässä. Sanomiissa on osoite esim  #LD001234%  -- #LD991234%

Osoitteen vaihto tehdään ASCII sanomalla  #LA0099%. Punainen tai vihreä näyttö

Analogia tulomalli  kalibrointi sarjaliikennesanomalla , antaa dataa sarjaliikenteellä

käyttöjännite   5 V tai 7-12V

Koteloitus Led näyttölaite
