Tämä
16-bittinen pulssilaskuri on tarkoitettu
indeksipöydän
paikkamittaukseen.
Käyttö
on helppoa: tarvitaan vain 5VDC 80mA ja pulssianturi, josta tulee
90-asteen vaihe-erossa olevat pulssit.
Mittaus toimii 1/1000 sekunnissa ja näyttö 10 kertaa
sekunnissa.
Näyttöä pystyy lukemaan myös
nopeassa liikkeessä.
Näyttönä
on 16-merkin taustavalolla varustettu LCD.
Alla olevassa kuvassa potentiometrityyppinen pulssianturi.
Nopeimmat optiset pulssianturit
sopivat robotiikkaan.
Painonapilla
näyttö voidaan nollata.

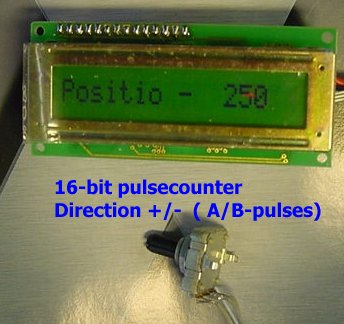

Laskurin
edessä
käsikäyttöinen 24-askelinen pulssi-anturi

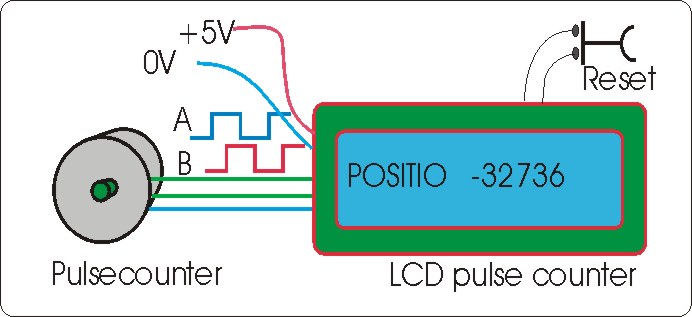

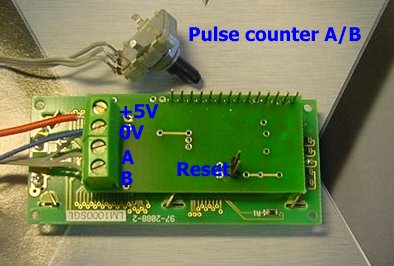

Alla
kuva
laitteen johdotuksesta.
Huomaa erittäin kapea rakenne.
Mitat: 80*34*30 (syvyys)
Pulssiantureita:
Servon
paikannusanturi

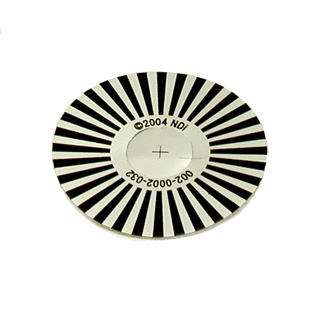

32 pulssin heijastustarra servon pyörään
Pulssit ovat
4-kertaisia, siis 128 pulssia/kierros
Pulssianturin
kiinitys servoon
Optisia pulssiantureita
Alla Renishaw ammatilaispulssilaskuri
- pienikokoinen: 60 g, 22mm halkaisija
- suuri resoluutio 512/kierros
- edullinen
- 5V 23mA
-
Muita pulssiantureita
Rodrex42
360
pulssia/kierros(5V käyttöjännite),
Heidenhain ROD420
3600pulssia/kierros,
Eltomatic 50 pulssia/kierros
