RELE INPUTTOIMINNAT
INPUT tilojen toiminnan ymmärtäminen vaatii alan tuntemista, älä lue tätä turhaa, jos et tiedä tarvitsevasi tätä omiaisuutta
Mikä on tulojen 1-6 tilat ?
Anna komento 833
Laite tulostaa tulot 1-6 äänellä
Avoin, 1-tila, on matala ääni ja lyhyt korkea ääni on kun tulo on 0 volttia
Tulo 1 = hälytystulo RC.4 (pin 15)
Tulo 2 = hälytystulo RB.7 (pin 28) Tämä on normaalisti rele 5 , älä kytke ulkoisia laitteita
Tulo 3 = hälytystulo RB.6 ( pin 27) Tämä on normaalisti hälytysrele, älä kytke ulkoisia laitteita
Tulo 4 = hälytystulo MRLC ( pin 1) ( tämä prosessori ei tarvitse reset nasta toimintaansa)
Tulo 5 = OSC1 nasta ( tämä prosessori ei tarvise ulkoista oskillaattori)
Tulo 6 = OSC2 nasta ( tämä prosessori ei tarvise ulkoista oskillaattori)

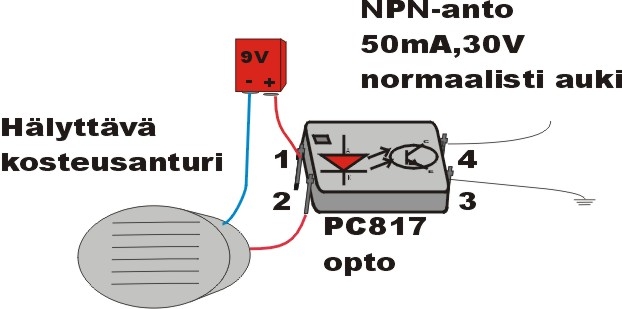

Katso kytkentää. Huomaa, että nastoissa 1 ja 15 on jo ylösvetovastukset ( 10k), muille pitää laitaa ulkoiseen kytkentään.
Kuvassa on vain yksi esimerkki. Optoeristimiä välttämättä tarvita, jos laite on jo valmiiksi relekontakti tai 5 voltin signaali.
Esim PIR-antureissa on yleensä vapaa kontakti, joka voidaan kytkeä suoraan optoeristimen paikalle.
Jos kytkentä ei aukene, niin lähetä sähköpostilla kysely tai soita.
Käyttökohteet .
Tärkeissä koneissa pitää olla takaisinkytkentä, joilla käyttä voi vairmistaa, että kone lähi käyntti.
Lämmittimissä asian saa selville pielä viiveellä.
- Onko vesivuotoja ?
REED rele ja magneetti on erittäin luotettava anturi
Onko hella jäänyt päälle ?
PICTHERMO kontakti toimii asetellulla lämpötilalla
