GSM
RELE yleisesitys
Yleistä:

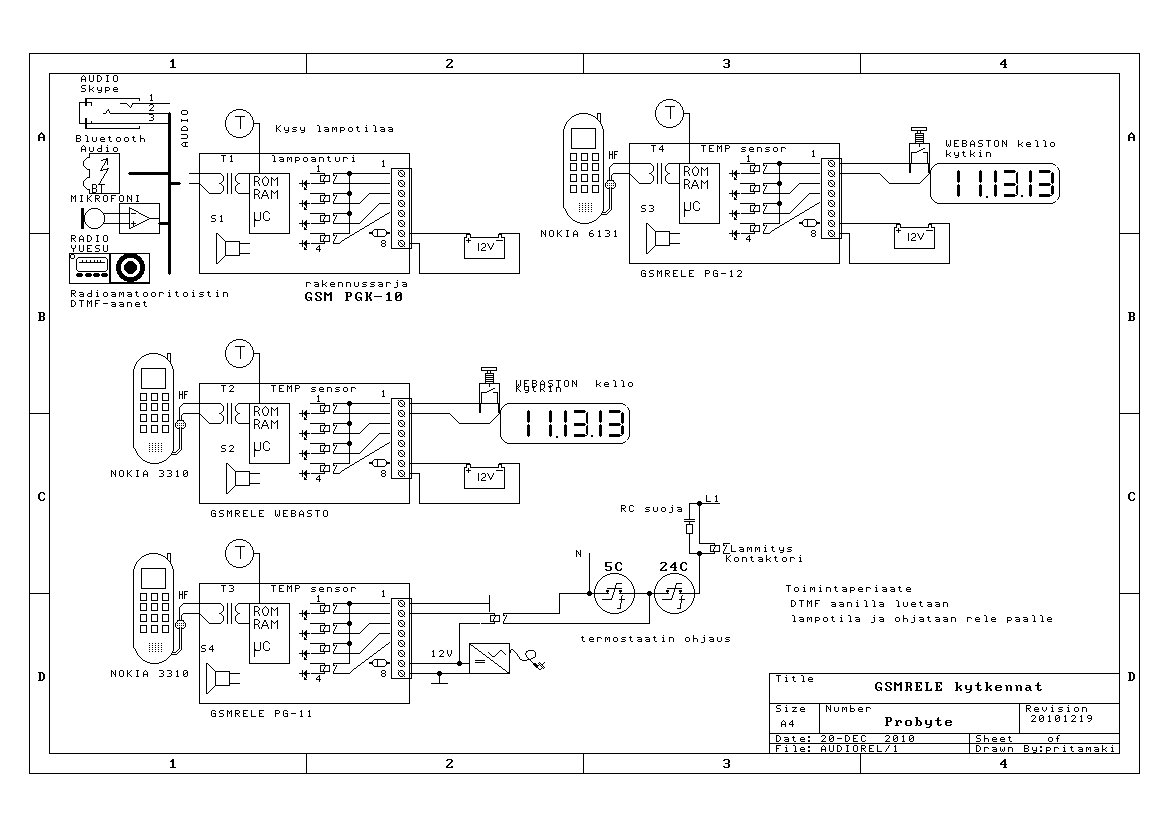

GSM rele on kaukokäyttöohjaukseen tarkoitettu laite. Ohjaus toimii DTMF-äänikoodien avulla. Äänet voi tulla suoraan mikrofonista vahvistimen kautta ( 0dB), Skype äänien mukana, Bluetooth audiolaitteesta, GSM-puhelimen HF-liitännästä, radioamatöörien audioliitännästä PA-laitteiston kaiutinlinjasta jne.Kaikissa GMSRELE malleissa on sama ohjelma. Laitteesta valmistetaan erilaisia malleja eri tarkoituksiin, eri määrä releitä, hälytyksiä jne, mutta ne toimivat samalla tavalla.. Jos laitteessasi on vain yksi rele, siihen voi myöhemiin laittaa neljä relettä ja kaksi lisäohjausta. Vaikka laitteessa on paljon ominaisuuksia, välttämättä sinun ei tarvitse opetella kuin kaksi komentoa:paina puhelimenäppäimiä 011 ja rele 1 menee päälle ja komennolla 010 rele 1 aukeaa.
Jos tee
käskyt automaattisesti puhelinnumeron perään, laita
käsky ensimmäisen kerran #ppp ja sitten normaalisti esim 011
tai 010.
Esim. 04000000000#ppp011 ja 0400000000#ppp010.
# ei kuulu mihinkään käskyyn ja tästä tulee
virheääni.
Pikku p merkki tarkoittaa sekunnin viivettä, jolloin kulutetaan
aikaa kolme sekuntia, kun laite antaa virhemerkin.
Pikku p:n saa Nokian puhelimessa kirjoittamalla # kolme kertaa.
Jos taas käytät laitetta interaktiivisesti
näppäimillä, anna ensin # ja sitten odota kolme sekuntia
ennekuin annat normaalikomennon 011 tai 010.
Tämä johtuu 10 minuutin odotusajasta, joka laittaa salasanan
päälle.
1 Ominaisuudet
- Laite toimii etäohjauslaitteena. Laitteessa on useita toisistaan riippumattomia ohjauksia (releitä), jotka toimivat mm. GSM verkon avulla.
- Ohjauksia voidaan kytkeä päälle ja pois, heti päälle ja ajastetusti pois päältä, viivästetysti päälle ja viivästetysti pois päältä.
- Releille voidaan antaa pulsseja tai lyhytaikaisia ohjauksia kiinni tai auki.
- Laite voi toimia hälytyslaitteena, joka soittaa määrätyille vastaanottajille hälytyksiä ( pieni lisärele tarvitaan, kuvassa Alarm rele).
- Laittessa on useita etäohjattuja itsetoimivia termostaatteja.
- Laite toimii lämpötilahälytyslaitteena (ylä-, alaraja) ilman ulkoista termostaattia.
- Laite toimii lämpötilan etämittauslaitteena. Lisälämpötilakanavat ovat valmiina, mutta antureita ei ole kytketty.
- Laitteella voidaan todeta useiden digitaalisten antureiden tilat,
- Tarvittaessa voidaan käyttää salasanaa. Salasana voidaan ottaa käyttöön ohjelmallisesti etänä. Salasana menee päälle 10 minuutin kuluttua, jos komentoja ei anneta tai heti omalla komennollaan( ##).
- Salasanan voi etävaihtaa. Salaisen puhelinnumeron ja salasanan käyttö on erittäin turvallista. Puhelimeen soittamien voidaan estää muita kuin sallituilta numeroilta.
- Aika-asetukset ( komentotyyppi 2) voidaan määritellä minuutiksi tai tunneiksi etänä. Esim. Webaston ohjaus on yleensä minuuttiohjaus ja mökin ohjaus tunteja. GSM-liitäntä toimii kaikilla voimassaolevilla SIM-korteilla.
- GSM-liityntä tehdään esim. käyetyllä Nokia 3310 GSM-puhelimella, jossa on automaattivastaustoiminto ja HF-liitäntä. Melkein kaikki puhelimet käyvät, kunhan niihin on saatavissa HF-liitäntä.
- GSM-puhelin ei kuulu toimitukseen.
- HF-liitäntäntöjä on muutamia erilaisia. Pyöreä tappimainen liitin sopii useimpiin Nokian 3- ja 2 -alkuisiin malleihin. 5- ja 6-alkuisissa vanhoissa malleissa on 7-nastaisinen nelikulmainen liitin. Uusissa puhelimissä on monesti 13-napainen POP-portti-liitin. Kun HF-liittimen laittaa kiinni, näytölle tulee kuulokesymboli. Jos ei tule, ko. puhelin vaatii Nokian oman HF-liittimen. Jos symbolia ei näy näppäinäänet eivät siirry HF-liitäntään. Joissakin 3310 malleissa ei näy kuulokesymboli, mutta HF-liitäntä toimii silti.
- Mökin lämmityksen etäohjaus ( termostaatin vaihto 5C/25C) ja GSM-lukko.
- Vuokramökin lämmityksen pudotus kun käyttäjät ovat lähteneet
- Viljankuivurin ohjaus- ja hälytyslaite
- Pellettipolttimen etähälytyslaite

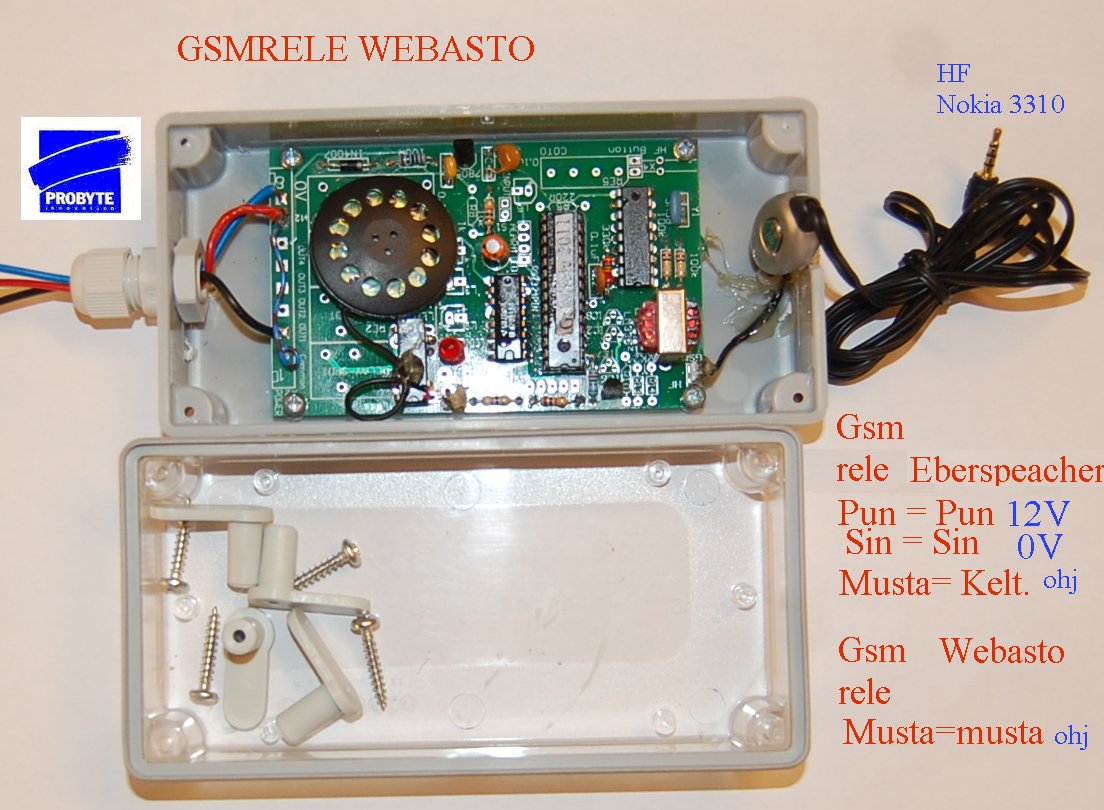

- Webaston/Eberspreacher/Volvo Artic/sähkötolpan etäkäynnistys.
- Ovilukko avaa huoltomiehen sisälle, ei tarvitse odotella kotona. Lappu ovella "Putkikimies, soita 04011111, avaan oven" .
- Ovilukko kerhotiloihin ja venesatamiin vain jäsenmaksun maksaneille( vuosittain vaihtuva salasana jäsenmaksun maksaneille). Etähotellien oven ja autotallin avaus vain asiakkaille.
- Luontokuvaajan ansojen etähälytys.
- Eräkoirakameran käynnistys kun koira alkaa haukkua.
- Radiomatöörin etäaseman tai etätietokoneen käynnistys.
- Vesiosuuskunnan alipainehälytys
- Etäkuulutuslaite urheilukilpailuissa, lennonjohdossa, kesätaphtumissa.
- Kala- ja lihavaraston lämpötilahälytys (EU-vaatimus, lämpötilan omavalvonta/loggaus MrSmart) .
3 Tekniset tiedot
- Autokäytössä käyttöjännite on auton akku 12V ja työkoneille erikoispyynnöstä 24V.
- Mökkikäytössä käytetään 230AC/12VDC teholähdettä.
- Liitäntä GSM-puhelimeen HF-liitännän kautta. Puhelimen voi vaihtaa helpoisti. Etäohjaus onnistuu myös Skypen ja Internetin kautta.
- Webasto-käytössä ohjaus tapahtuu 12V 0.5A releellä ( työkoneille myös 24V malli) .

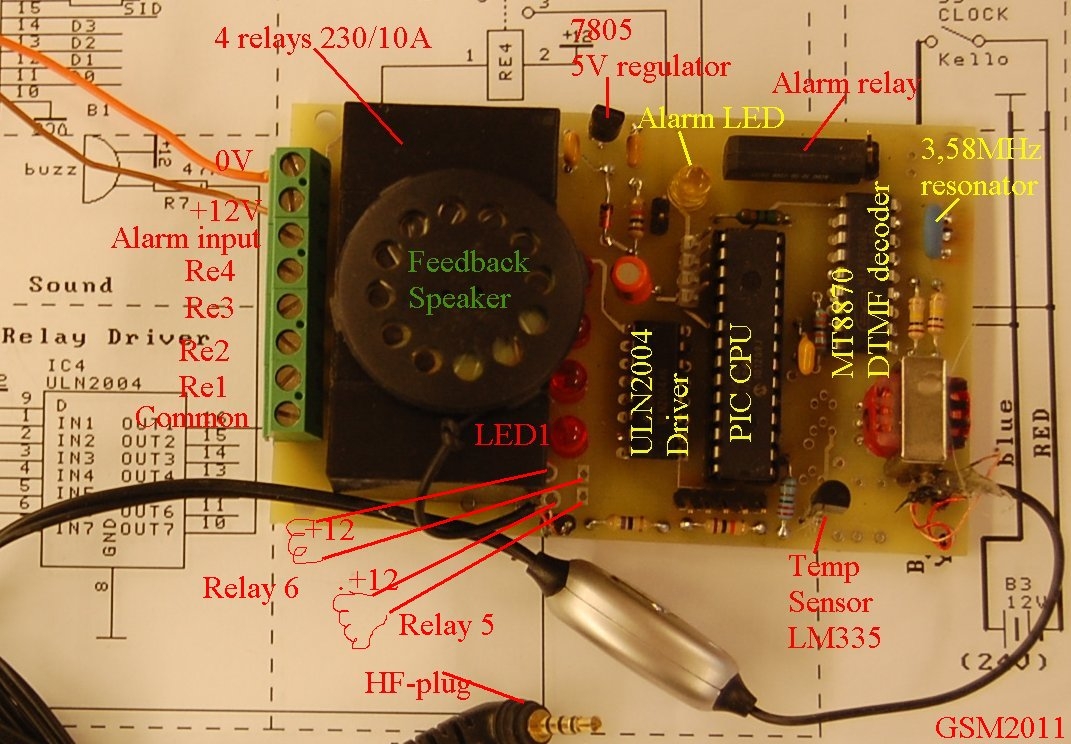

- Mökkikäytössä on 4 kpl 230V 10A relettä. Releet ohjavaat esim. termostaattia tai lämmityskontaktorin ohjausta ja kaksi liitäntää ulkoisille 12V llisäreleille.Yhteensä kuusi ohjausta
- Radioamatöörikäytössä antennien vaihto voidaan tehdä kuudella ohjauksella..
- Laitteen virrankulutus 6-10mA, lisäksi tarvittavat relevirrat mallin mukaan.
- Ohjauskäytössä ei GSM maksut eivät kulu, tarvitaan vain vuosimaksut esim. 5 e/vuosi prepaid SIM-kortti kioskilta. DNA Onni on myös samanhintainen, mutta ei se ei lopu automaattisesti vuoden kuluttua. Prepaid kortteihin voi ostaa lisäaikaa kioskelta ja Internetistä.
- Hälytyskäytössäkään ei GSM tili välttämättä kulu. Näet puhelimestasi "Mökki hälyttää". Jos et kuittaa hälytystä, ei mene operaattorin maksua. Silloin saat 10 hälytyssoittoa. Kuittaus ( # merkki ) kestää pari sekuntia, ei ole kallista sekään.
- Releiden ohjaukset annetaan DTMF-koodeilla painamalla puhelimen numeronäppäimiä. Samaa menetelmää puhelimet ovat käyttäneet 50 vuotta.
- Ohjaus käsittää 3-4 numeroa 0-9, # ja * merkit. Ne löytyvät GSM puhelimesta ja tavallisesta lankapuhelimesta.
- Numerot voidaan antaa automaattisesti samalla tavalla kuin puhelinnumuerot talletetaan. Lisänä pitää komentojen edessä ( ja eri komentojen välissä) olla pause merkki eli pieni p. Esim mökin numero on 040012345 ja ohjausrele1 laittaa lämmityksen päälle. Tee uusi puhelinnumero "Mökki lämpö" 040012345#ppp011. Pienen p-merkin saa Nokian puhelimilla painamalla * merkkiä kolme kertaa.
- Ohjauksia voi testata paikallisesti ilman GSM-pulhelua yksinkertaisesti painamalla näppäimiä esim. 011= rele 1 päälle. Näppäinäänet pitää olla käytössä ja äänenvoimakkuus asetettu maksimiinsa. Etäyhteyksissä pitää äänenvoimakkuus olla täysillä, jotta laite kuulisi ohjausäänet. Äänenvoimakkuutta ei voi säätää muuta kuin puhelun ollessa käynnissä.
- Skype ohjauksessa kytketään GSM rele kaiutintuloon ja Skype automaatiivastaukselle. Jos Skyke kamera on päällä, niin kuva, ääni ja ohjausyhteys toimiii mökille.
- Komentoryhmiä on 0-9 eri toiminoille, seuraava numero määrittelee ohjatavan releen (paitsi muutamassa erikoistapauksessa ) ja seuraava(t) merkit määriitelevät mitä komennolla tehdään. Esim mökin aikaohjauskomento on 2, lämitysrele (#1) päälle 99 tunniksi komento on 2199.
- Ohjauskomennot ja asetuskomennot, joihin ei liity aikaa, talletetaan laiteen muistiin sähkökatkoa varten.
- Ohjausrele päälle ja pois komentotyyppi 0
- Ohjaus alkaa numerolla 0, seuraava numero on rele ( 1-5) ja seuraavaksi 1= päälle ja 0= pois
- Rele1 päälle 011
- Rele1 pois 010
- Rele2 päälle 021
- Rele2 pois 020
- Rele3 päälle 031
- Rele3 pois 030
- Rele4 päälle 041
- Rele4 pois 040
- Rele5 päälle 051 ( viides rele ei ole piirilevyllä)
- Rele5 pois 050
- Rele6 päälle 061 ( kuudes rele ei ole piirilevyllä)
- Rele6 pois 060
- Sähkökatkoksen jälkeen pysyväiskomennot muistetaan
- Releiden tilat luku komento komentotyyppi 1
- Releiden tilat voidaan lukea äänikoodeille komennolla 1,1,1
- Gsmrele antaa äänikomennoilla kuusi merkkiääntä ja sekunnin tauko merkkiäänien välillä.
- Lyhyt korkea ääni tarkoittaa rele pois päältä, pitkä, matala rele päällä.
- Releiden aikaohjattukomento komentotyyppi 2
- Rele, esim mökin lämmitys, voidaan käynnistää määrätyksi ajaksi
- Ajat ovat minuutteja jos annettu 503 komento
aikaisemmin
- Rele 1 päälle minuutiksi 2101
- Rele 2 päälle 99 minuutiksi 2299
- Rele 4 päälle minuutiksi 2430
- Vastaavasti ajat ovat tunteja jos on annettu 504 komento aikaisemmin
- Aikaohjauskomento voidaan peruuttaa yksinkertaisesti käyttämällä komentoa 0. Esim. rele1 auki 010
- Jos tulee sähkökatkos, aikaohjatut komennot eivät jatku sähkökatkosen jälkeen.
- Releiden pulssiohjatut komennot komentotyyppi 3
- Pulssiohjattu komento antaa 1 sekunnin pulssin releelle
- Rele1 pulssi käyttää relettä 1 päällä sekunnin 311
- Rele1 pulssi avaa releen sekunniksi 310 ( rele on normaalisti päällä)
- Rele palaa pulssin jälkeen edelliseen tilaansa.
- Jos rele on ollut päällä, 1-pulssi päälle eli komento 311 ei tee mitään, mutta komento 310 avaa releen sekunniksi.
- Releiden viivästetty päälle- ja viivästetty pois komento komentotyyppi 4
- Auton lämmitys työajan jälkeen sopii tälle komennolle
- 4185 tarkoittaa, komentotyyppiä 4, rele 1 päälle 8 tunnin jälkeen 50 minuutiksi
- 4353 tarkoittaa, komentotyyppiä 4, rele 4 päälle 5 tunnin jälkeen 30 minuutiksi
- Viivästetyn komennon voi nollata etukäteen antamalla ajaksi 00, esim. 4100 releelle 1
- Salasanan käyttö ja aika-asetuksen laatu, komentotyyppi 5
- Salasana on poissa käytöstä kun annetaan 501 komento. Salasana on käytössä kun annetaan 502 komento
- Käynnistyksen jälkeen tulee lisämerkkiääni, jos salasana on käytössä.
- Salasanat, neljä numeroa, pitää antaa peräkkäin ennenkuin muita komentoja voi antaa. Esim. jos salasana on 1234, niin voit tehdä komennon 04000000#ppp1234p011 puhelimeesi valmiiksi.
- Jos laite ei vastaa kuin neljän merkin välein matalalla pitkällä äänellä, salasana on ollut väärä.
- Oikeasta salasanasta tuleen merkkiääni korkea lyhyt ok-ääni ja sen jälkeen laite vastaa jokaiseen komentoon joko hyväksytyllä tai hylätyllä äänellä.
- Kun olet päässyt antamaan komentoja, salasana pysyy päällä 10 minuuttia viimeisen komennon jälkeen. Jos haluat salasankyselyn päälle heti, paina ## merkit.
- Perussalasana on 0000. Salasana ei ole päällä perusasetuksilla.
- Uuden salasanan antaminen 500 on alkukomento ja sen jälkeen kaksi kertaa peräkkäin uusi nelinumeroinen salasana esim. 1234
- 50012341234
- Laita salanan antaminen automaattisesti puhelimeesi, tee puhelimeesi esim. 040000000#ppp1234
- Salasanan voi silloin antaa automaatiseseti soittamalla.
- Salasanaa useimmat käyttäjät eivät tarvitse. Kuka ulkopuolinen tietää mökin salaisen puhelinnumeron?
- Lisäksi voi laittaa puhelimeesi vain sallittujen
puhelinnumerojen listan.
- Laiteen perusmallissa on yksi analoginen lämpötila-anturi LM335, jota voi käyttää esim. mökin tai auton lämpötilan mittaukseen. Lämpötila annetaan äänimerkeillä. Lisälaitteen avulla lämpötila voidaan antaa suomen tai englanninkielisellä puheella. PG-50 .
- Tarvittaessa voidaan tehdä myös tavallinen 0-5V etälukulaite,
- Lisälämpötila-anturit voidaan kytkeä jälkeenpäin
- Lämpötilan lukukomento on 600 anturille 0 ja 610 anturille 1 jne.
- Lämpötila-anturit voidaan etäkalibroida.
- Samoja antureita käytetään termostaatti- ja lämpötilahälytystoiminnassa
- LM335 toimii kuten zener-diodi. 0C se antaa 2.73V ja 10mV/C. LM335 vaatii etuvastuksen 2k2 +5V:iin. Gsmreleessä on paikka kolmelle LM335 ja etuvastuksien varsinaisen anturin lisäksi. Anturin pituutta voidaan lisätä 10 m. Tarvitaan vain kaksi johtoa anturia kohti.
- Laitteessa on neljä itsenäistä termostaattitoimintoa, jotka toimivat minuutin viivellä.
- Anturi 0 ohjaa relettä 1, anturi 1 relettä 2, anturi 2 relettä 3 ja anturi 3 relettä 4
- Termostaattitoiminta saadaan käyttöön komenolla 9120, joka tarkoittaa että termostaatti pyrkii pitämään anturin 0 lämpötilaa 20C releen 1 avulla. Komento 9100 ottaa termostaattitoiminnan pois käytöstä releeltä 1 ja relettä 1 voidaan käyttää normaalisti
- Jos kaikki termostaattitoiminnat halutaan seuraavan esim. anturia 0, kytketään kaikki anturitulot yhteen.
- Laitteen hälytys toimii kun hälytystulon tila muuttuu.
- Käynnistyksen jälkeen on minuutin poistumisviive, jotta pääset pois rakennuksesta.
- Voit ottaa hälytystoiminnan pois päältä tai laittaa päälle omalla komennollaan.
- Laite voidaan asettaa toimimaan myös lämpötilahälytyksellä, jolloin erillistä anturia ei tarvita
- Hälytys perustuu Nokian puhelimien 3310 äänitunnistusominaisuuteen, joka soittaa opetetuille numeroille 20 sekuntia kerrallaan vuorotellen.
- Kymmenen eri vastaanottajaa voidaan laittaa toimimaan peräkkäin, kunnes joku vastaanottaja kuittaa hälytyksen.
- Jos kuittausta ei tehdä, hälytyksiä annetaan 10 minuutin välein 10 kappaletta kaikille käytössä oleville hälytysnumeroille .
- Hälytystoiminta on ohjelmistossa aina mukana, mutta sen ottaminen käyttöön vaatii pienen releen ja sen kytkemisen käyttöön. Valmiiksi tehdyissä hälytysmalleissa ne on tietysti valmiina.
- Lisätiedot hälytystoiminnasta
- Joskus on hyvä tietää onko purjeveneessä pilssivettä kajuutassa, Lapin mökin takaovi on kiinni, hella ei ole jäänyt päälle tai haluttu laite on toiminnassa, onko pyydykset lauenneet jne.
- Kytkemällä digitaalitulot prosessorin nastoihin voidaan mitata kuutta eri anturia. Näille antureille ei omia riviliittimiään. Tämä toiminta on kuitenkin olemassa niille jotka tätä tarvitsevat ja osavat ohjeiden avulla kytkeä ne käyttöön.
